対応製品
- Jupiter-Pre
本コマンドの目的・用途

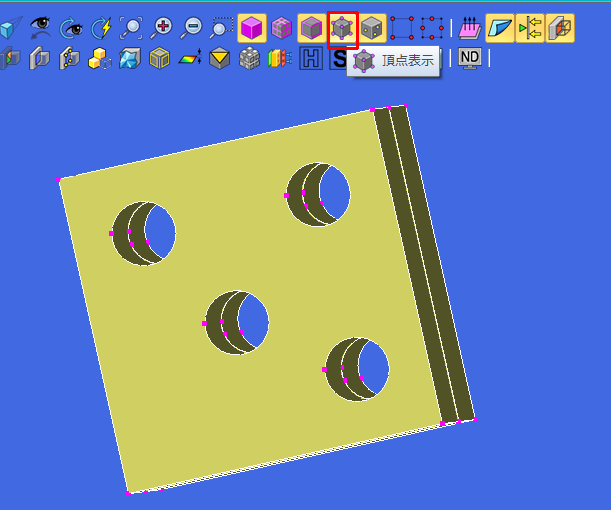

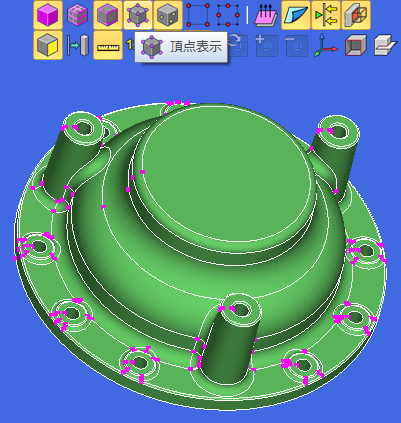

同心円上の頂点位置を揃えます。この処理を行うことで、円孔周りのメッシュ品質を向上させます。
コマンドの場所

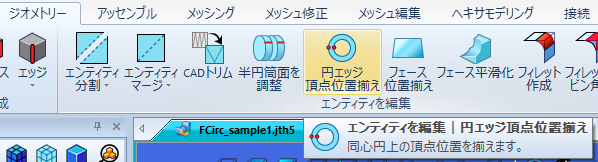

- 日本語環境：ジオメトリー > エンティティを編集 > 円エッジ頂点位置揃え
- 英語環境：Geometry > Edit Entity > FCirc Vertex Adjust
GUI
- 円の頂点の調整
-
- 円筒形を90度で分割 – チェックボックス
-
チェックをするとパートに含まれる一周つながった円筒面（完全円筒面）、トーラス面を90度位置で4分割します。分割することでマップトメッシュの作成が容易になります。最小半径以上の面が分割の対象になります。
- 内角が90度以上の円筒形を90度で分割 – チェックボックス
-
チェックをするとパートに含まれる円筒面で内角が90度以上のものを、90度位置で分割します。
最小半径以上の面が分割の対象になります。 - 最小半径 – テキストボックス
-
分割の対象となる面の半径を入力します。入力値以下の半径の面は分割されません。
操作手順
操作手順１（円エッジ頂点位置揃え）
上部パネルから、円エッジ頂点位置揃えアイコンをクリックします。
ダイアログボックスを表示し、オプションのチェックがあれば全て外します。

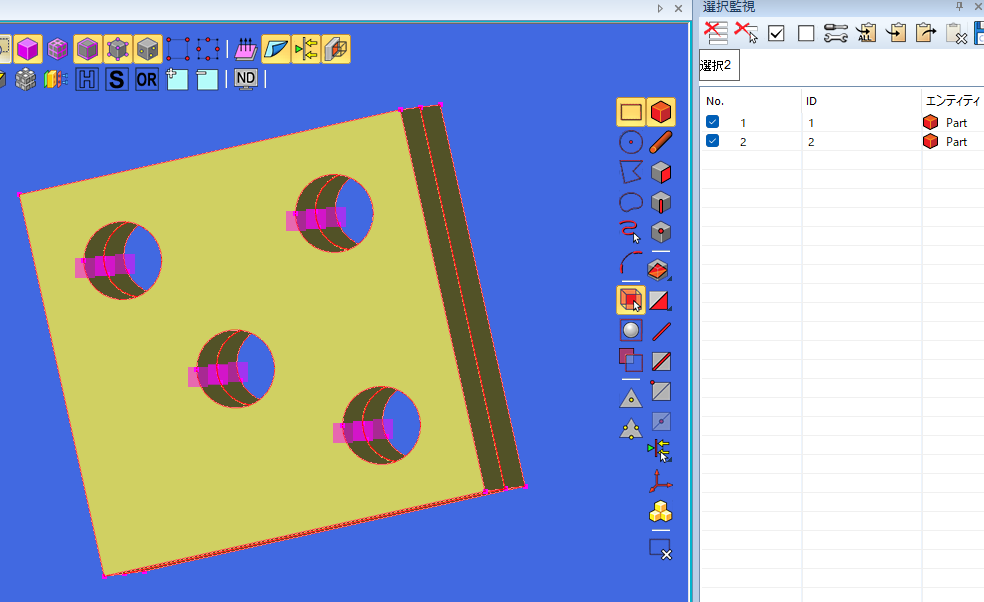

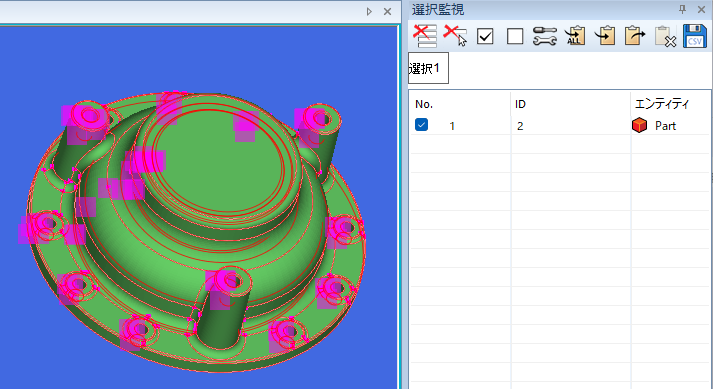

モデル上の調整を行いたい 円筒面（穴）パートをクリックし、パートがアクティブな状態であることを確認します。 変更される候補の頂点がピンク色（マゼンタ）にハイライト表示されます。
ダイアログボックス内の 適用 またはOKボタンをクリックします。

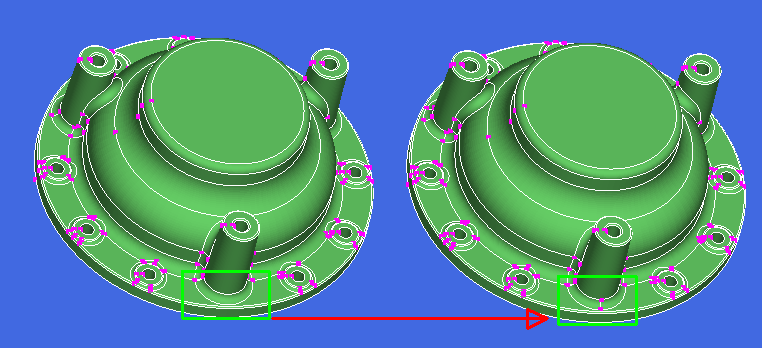

処理が実行されると、ハイライト表示が消え、円筒面の頂点構造が調整されます。
操作手順2（円筒形を90度で分割）
上部パネルから、円エッジ頂点位置揃えアイコンをクリックします。
ダイアログボックスを表示し円筒面を90度で分割チェックボックスをON（チェックあり）にします。
最小半径には分割したい円筒の半径よりも小さい値を入力してください。
モデル上の調整を行いたい 円筒面（穴）パートをクリックし、パートがアクティブな状態であることを確認します。 変更される候補の頂点がピンク色（マゼンタ）にハイライト表示されます。
ダイアログボックス内の 適用 またはOKボタンをクリックします。処理が実行されると、ハイライト表示が消え、円筒面が90度ずつに分割されます。
操作手順3（内角が90度以上の円筒形を90度で分割）
上部パネルから、円エッジ頂点位置揃えアイコンをクリックします。
ダイアログボックスを表示し内角が90度以上の円筒面を90度で分割チェックボックスをON（チェックあり）にします。最小半径には分割したい円筒の半径よりも小さい値を入力してください。
モデル上の調整を行いたい 円筒面（穴）パートをクリックし、パートがアクティブな状態であることを確認します。 変更される候補の頂点がピンク色（マゼンタ）にハイライト表示されます。
ダイアログボックス内の 適用 またはOKボタンをクリックします。処理が実行されると、ハイライト表示が消え、内角が90度以上の円筒面が90度で分割されます。
