対応製品
- Jupiter-Pre
本コマンドの目的・用途
曲面やがたつきのあるフェースを平面化します。平面化したいフェースを選択し、基準平面として3節点もしくは要素を選択することで、フェースが基準平面に合わせて平面化されます。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティを編集 > フェース位置揃え
- 英語環境：Geometry > Edit Entity > Merge Entities > Make Face Planar

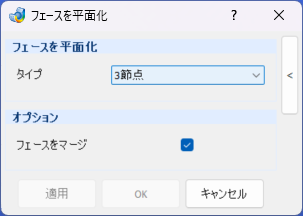

GUI
項目の説明
- フェースを平面化
-
- タイプ – プルダウンメニュー
-
基準平面の選択タイプを指定します。
- 3節点
-
基準面として3節点を選択します。
- 要素
-
基準面として要素を選択します。
- オプション
-
- フェースをマージ – チェックボックス
-
平面化されたフェースをマージします。また、隣合うフェースが同じ法線方向のフェースであった場合、それらのフェースもマージされます。
操作手順
操作手順（基準平面が3節点の場合）
- タイプ > 3節点を指定して、基準平面となる3節点を選択します。
- 平面化するフェースを選択します。
- 適用/OKボタンをクリックします。
操作手順（基準平面が要素の場合）
- タイプ > 要素を指定して、基準平面となる要素を選択します。
- 平面化するフェースを選択します。
- 適用/OKボタンをクリックします。
