対応製品
- Jupiter-Pre
本コマンドの目的・用途
指定したフェースをスムージングします。

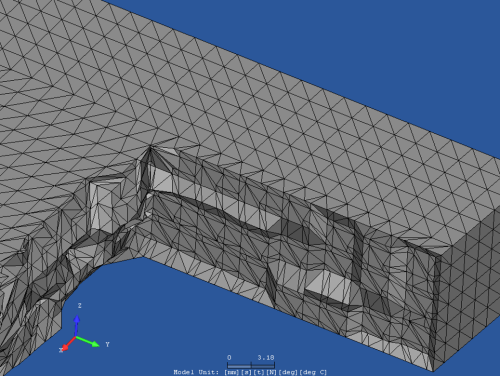

位相最適化後メッシュモデルのフェースや撮像モデルの表面の平滑化に利用可能です。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティを編集 > フェース平滑化
- 英語環境：Geometry > Edit Entity > Make Face Smooth
GUI
項目の説明
- サイクル (ループ数) – テキストボックス
-
対象面平滑化計算用のサイクル数を入力します。
- 係数 – テキストボックス
-
対象面平滑化計算用のシフト量係数を入力します。
- 境界エッジを含める – チェックボックス
-
オンにすると、境界エッジを含めて指定フェースが平滑化されます。
- デフォルトパラメータにリセット – ボタン
-
すべてのパラメータをデフォルトにリセットします。 サイクル = 50、係数 = 0.3、境界エッジを含めるをオフにします。
操作手順
STEP

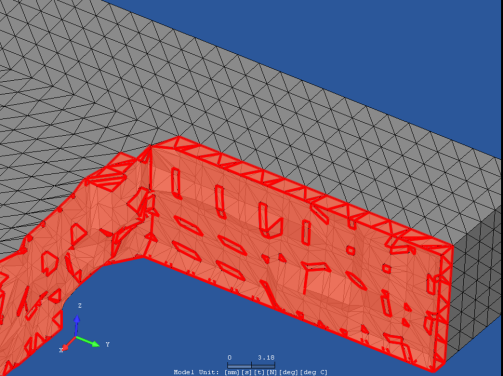

対象フェース選択
コマンド起動後、滑らかにしたいターゲットエンティティ (面) を選択します。
STEP

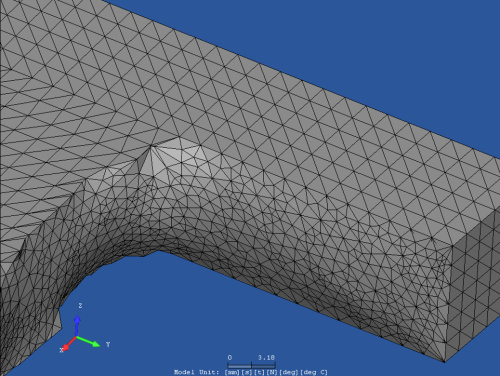

平滑化実行
デフォルトのサイクル、係数のまま、適用ボタンを押下し平滑化を実行します。
