本コマンドの目的・用途
隣接するフェースを一つのフェースにマージします。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティを編集 > エンティティマージ > フェース
- 英語環境：Geometry > Edit Entity > Merge Entities > Faces

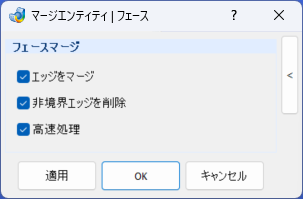

GUI
項目の説明
- フェースマージ
-
- エッジをマージ – チェックボックス
-
チェックをすると、フェースに付属するエッジもマージします。
- 非境界エッジを削除 – チェックボックス
-
チェックを外すと、マージ対象フェース内の境界エッジでないエッジを保持します。
元データ 非境界エッジを削除：ON 非境界エッジを削除：OFF - 高速化処理 – チェックボックス
-
チェックをすると、高速化が有効になります。チェックを外すと、従来と同じ処理時間になります。フェース数が多い場合に特に有効です。
操作手順
操作手順（オプション無し）
STEP
チェックボックスの解除
オプションにチェックが入っていれば外します
STEP

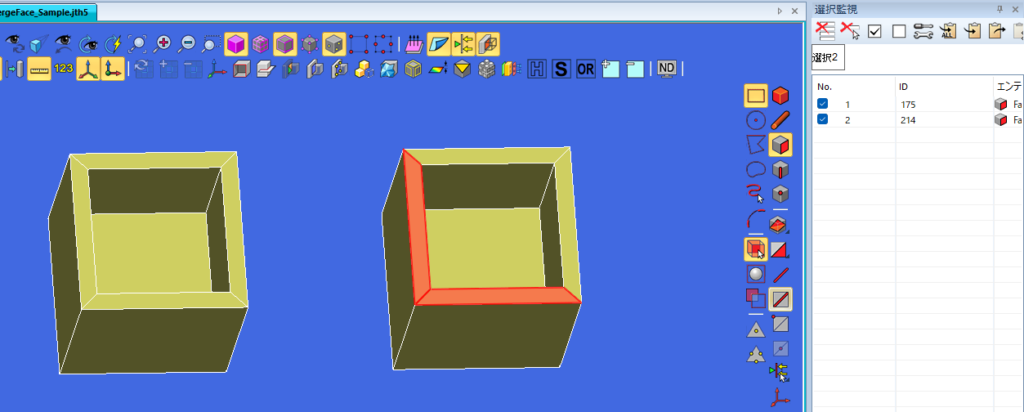

フェースの選択
マージする複数のフェースを選択します
STEP
機能の実行
適用/OKボタンをクリックします。
操作手順（エッジをマージ）
STEP
オプション選択
エッジをマージにチェックをします
STEP
フェースの選択
マージする複数のフェースを選択します
STEP
機能の実行
適用/OKボタンをクリックします。
操作手順（非境界エッジを削除）
STEP
オプション選択
非境界エッジを削除にチェックをします
STEP
フェースの選択
マージする複数のフェースを選択します
STEP
機能の実行
適用/OKボタンをクリックします。
Warning
マージしたいフェースの間に別のフェースがあると、マージを実行できません。間に挟まっているフェースを削除するなどしてから、あらためてマージをお試しください。
