【Jupiterコマンドリファレンス】エンティティ編集 > エンティティマージ > 微小フェースのマージ

対応製品

• Jupiter-Pre

本コマンドの目的・用途

微小フェースを検索し、隣接フェースへマージします。

コマンドの場所

• 日本語環境：ジオメトリー > エンティティを編集 > エンティティマージ > 微小フェースのマージ
• 英語環境：Geometry > Edit Entity > Merge Entities > Tiny Faces Merge

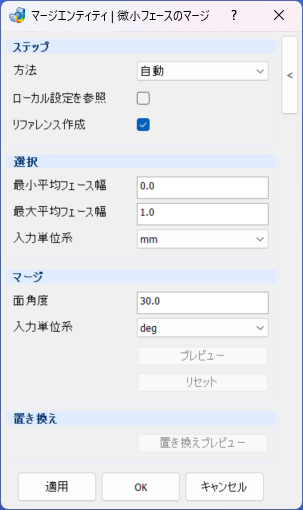

GUI

操作手順

操作手順1 (微小フェースの検索とマージ)

1. 方法で自動を選択します。

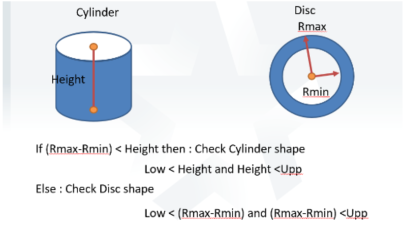

2. 最小/最大平均フェース幅を入力して、微小フェースの検索範囲を定義します。
3. 面間角度を入力して、マージ範囲を定義します。
4. 適用/OKをクリックします。
5. 手順2で検索された微小フェースが、#3の面間角度内の隣接フェースにマージされます。

操作手順2 (微小フェースの検索)

1. 方法で選択を選択します。
2. 最小/最大平均フェース幅を入力して、微小フェースの検索範囲を定義します。
3. 適用/OKをクリックします。
4. 手順2で検索された微小フェースが、選択されます。

操作手順3 (選択フェースのマージ)

1. 方法でマージを選択します。

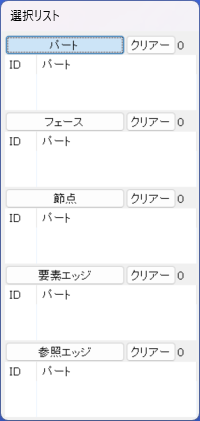

2. マージ対象のフェースを選択します（パート選択かフェース選択）
3. 面間角度を入力して、マージ範囲を定義します。
4. 適用/OKをクリックします。
5. 手順2で検索された微小フェースが、手順3の面間角度内の隣接フェースにマージされます。

操作手順4 (マージ後の境界エッジ復帰)

1. 方法で置き換えを選択します。※自動またはマージでの適用ボタン実行後のみ
2. プレビューリストアをクリックして、自動またはマージでマージされた境界エッジを破線で表示します。
3. 復帰させる破線上の節点、または要素エッジを選択します。
4. 適用/OKをクリックします。
5. 手順3でプレビューされた境界エッジが復帰します。
