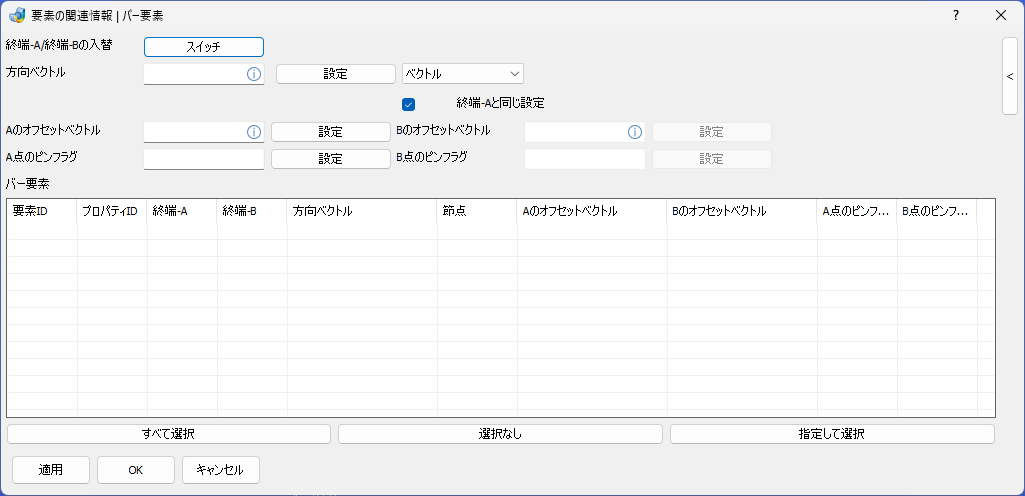

【Jupiterコマンドリファレンス】要素に関連した情報 > バー

A端、B端の節点番号を入れ替えます。

バーの方向を定義する方法を選択します。右側のプルダウンメニューの選択によって表示が切り替わります。

• ベクトル
• フェース法線方向
• 節点

方向ベクトルをX,Y,Zの方向余弦で指定します。

方向ベクトル – テキストボックス

X,Y,Zの形式でベクトルを入力します。

設定 – ボタン

テキストボックスに設定したベクトルの値を、テーブルの「方向ベクトル」列に入力します。

プルダウンメニュー

（ベクトルを選択）

要素が所属する面の法線方向に方向ベクトルを向かせます。

方向ベクトル – テキストボックス

（無効になっています）

設定 – ボタン

要素が所属する面の法線方向ベクトルの値を、テーブルの「方向ベクトル」列に入力します。

プルダウンメニュー

（フェース法線方向を選択）

ベクトルの方向を指定節点で設定します。

節点ID – テキストボックス

節点のID値を入力します。

設定 – ボタン

テキストボックスに設定した節点IDの値を、テーブルの「節点」列に入力します。

プルダウンメニュー

（節点を選択）

チェックを入れると、終端-Bの設定が終端-Aと同じになります。

A端の梁のオフセットベクトルを設定します。

テキストボックス

オフセットベクトルをX,Y,Zの方向余弦で入力します。

設定 – ボタン

テキストボックスに設定したベクトルの値を、テーブルの「Aのオフセットベクトル」列に入力します。

Tips

終端-Aと同じ設定 チェックボックスがONの場合は、「Aのオフセットベクトル」列及び「Bのオフセットベクトル」列に入力します。

B端の梁のオフセットベクトルを設定します。

テキストボックス

オフセットベクトルをX,Y,Zの方向余弦で入力します。

設定 – ボタン

テキストボックスに設定したベクトルの値を、テーブルの「Bのオフセットベクトル」列に入力します。

A端のエンドリリース設定を行います。

テキストボックス

ピンフラグを解放する自由度番号で入力します。

設定 – ボタン

テキストボックスに設定したピンフラグの値を、テーブルの「A点のピンフラグ」列に入力します。

Tips

終端-Aと同じ設定 チェックボックスがONの場合は、「A点のピンフラグ」列及び「A点のピンフラグ」列に入力します。

B端のエンドリリース設定を行います。

テキストボックス

ピンフラグを解放する自由度番号で入力します。

設定 – ボタン

テキストボックスに設定したピンフラグの値を、テーブルの「B点のピンフラグ」列に入力します。

要素ID – チェックボックス / 列

各要素の要素IDを表示します。

プロパティID – 列

各要素のプロパティIDを表示します。

終端 – A – 列

各要素の端点Aの節点IDを表示します。

終端 – B – 列

各要素の端点Bの節点IDを表示します。

方向ベクトル – 列

各要素の梁方向をベクトルで指定した場合、ベクトルを表示します。

節点 – 列

各要素の梁方向を節点で指定した場合、その節点IDを表示します。

Aのオフセットベクトル – 列

各要素の端点Aのオフセット量をベクトルで表示します。

Bのオフセットベクトル – 列

各要素の端点Bのオフセット量をベクトルで表示します。

A点のピンフラグ – 列

各要素の端点Aのピンフラグ解法自由度を表示します。

B点のピンフラグ – 列

各要素の端点Bのピンフラグ解法自由度を表示します。

バー要素テーブルに表示された要素を全て更新対象とします。 全てのチェックボックスがオンになります。

バー要素テーブルに表示された要素を全て更新対象から外します。 全てのチェックボックスがオフになります。

画面上から選択し選択リストに表示された要素、またはバー要素テーブルで ピックして反転表示された要素を上書き対象にします。 選択された要素のチェックボックスのみがオンになり、選択リストに 表示されます。
