対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択されたエッジに含まれる要素または直接選択した要素の方向ベクトルやエンドリリースなどの情報を個別に変更できます。
コマンドの場所
- 日本語環境：プロパティツール > 要素に関連した情報 > はり要素
- 英語環境：Property Tools > Elem related info > Beam

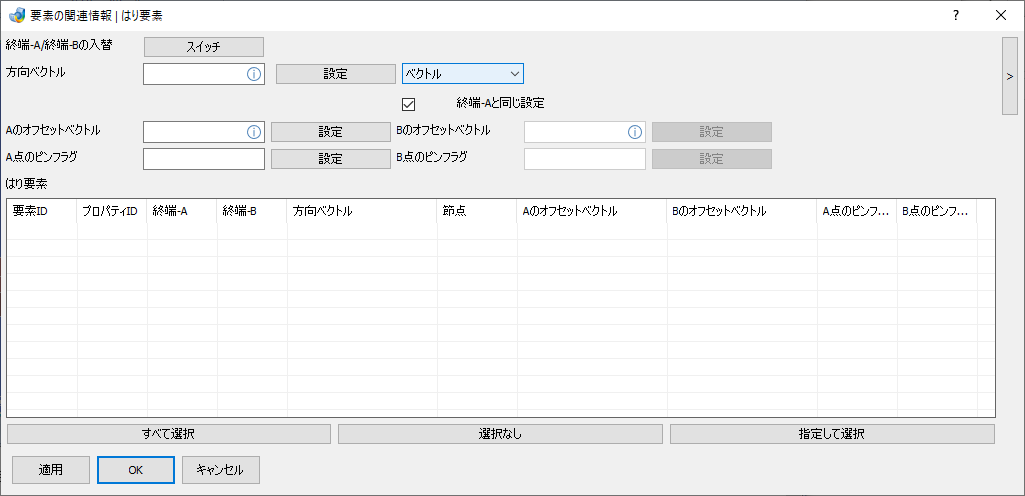

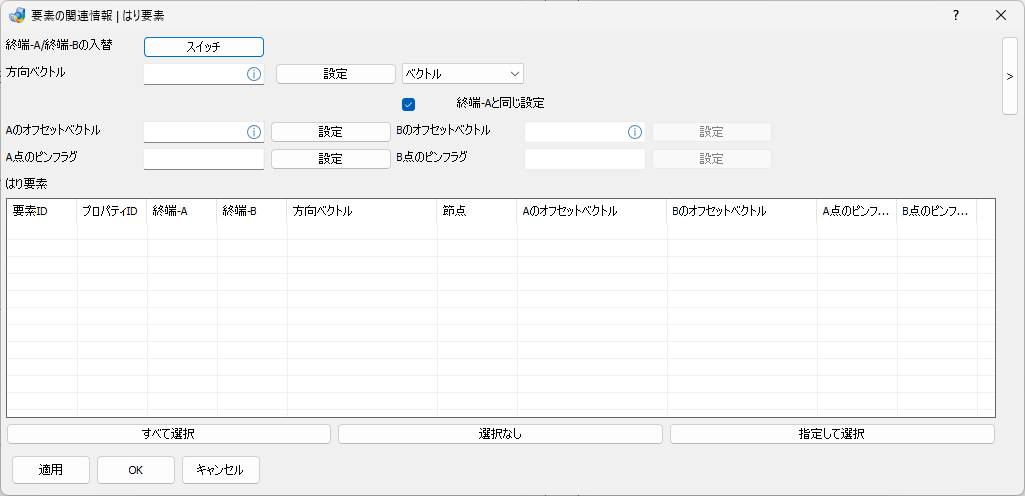

GUI
- 終端-A/終端-Bの入替 / スイッチ – ボタン
-
A端、B端の節点番号を入れ替えます。
- プルダウンメニュー / 設定 – ボタン
-
以下は、プルダウンメニューの選択によって切り替わります。
はり要素の方向を、X,Y,Zの方向余弦（方向ベクトル）で指定します。設定ボタンをクリックすることで、チェックボックスがONになっている行の方向ベクトルの欄に入力値を設定します。同じ行に節点が設定されている場合、それらの設定はクリアされます。
- 終端-Aと同じ設定 – チェックボックス
-
チェックを入れると、終端-Bの設定が終端-Aと同じになります。
- Aのオフセットベクトル – テキストボックス / 設定 – ボタン
-
はりのA端のオフセットベクトルを方向余弦で入力します。設定ボタンをクリックすることで、チェックボックスがONになっている行のAのオフセットベクトルの欄に入力値を設定します。
- Bのオフセットベクトル – テキストボックス / 設定 – ボタン
-
はりのB端のオフセットベクトルを方向余弦で入力します。設定ボタンをクリックすることで、チェックボックスがONになっている行のBのオフセットベクトルの欄に入力値を設定します。
- A点のピンフラグ – テキストボックス / 設定 – ボタン
-
はりのA端のエンドリリース設定を解放する自由度番号で入力まず。設定ボタンをクリックすることで、チェックボックスがONになっている行のA点のピンフラグの欄に入力値を設定します。
- B点のピンフラグ – テキストボックス / 設定 – ボタン
-
はりのB端のエンドリリース設定を解放する自由度番号で入力まず。設定ボタンをクリックすることで、チェックボックスがONになっている行のB点のピンフラグの欄に入力値を設定します。
- はり要素テーブル
-
プロパティが与えられているはり要素の一覧を表示します。
- 要素ID – 列
-
要素IDが表示されます。
- プロパティID – 列
-
プロパティIDが表示されます。
- 終端-A – 列
-
はりの終端Aの節点IDを表示します。
- 終端-B – 列
-
はりの終端Bの節点IDを表示します。
- 方向ベクトル
-
入力がある場合、元の設定値（方向ベクトル）をこの値で上書きして出力します。
- 節点
-
入力がある場合、参照節点ID値を出力します。
- Aのオフセットベクトル
-
入力がある場合、元の設定値（Aのオフセットベクトル）をこの値で上書きして出力します。
- Bのオフセットベクトル
-
入力がある場合、元の設定値（Bのオフセットベクトル）をこの値で上書きして出力します。
- A点のピンフラグ
-
入力がある場合、元の設定値（A点のピンフラグ）をこの値で上書きして出力します。
- B点のピンフラグ
-
入力がある場合、元の設定値（B点のピンフラグ）をこの値で上書きして出力します。
- すべて選択 – ボタン
-
はり要素テーブルに表示された要素を全て上書き対象とします。 全てのチェックボックスがオンになります。
- 選択なし – ボタン
-
はり要素テーブルに表示された要素を全て上書き対象から外します。 全てのチェックボックスがオフになります。
- 指定して選択 – ボタン
-
画面上から選択し選択リストに表示された要素、または梁要素リストで ピックして反転表示された要素を上書き対象にします。 選択された要素のチェックボックスのみがオンになり、選択リストに 表示されます。
操作手順
- コマンドを選択すると全ての既存のはり要素がリストに表示されます。 初期状態で全ての要素IDのチェックボックスがオンになっており、全ての要素が 上書き対象になっています。
- 特定の要素のみを上書き対象とするには、リスト下の選択なしを押し、全ての要素を選択解除します。チェックボックスがオフになります。
- 画面上またはダイアログボックス上のリストから対象要素を選択し、指定して選択ボタンを押します。対象要素のチェックボックスがオンになります。
- 方向ベクトル、オフセットベクトルなどのアイテムに変更する値を入力し、設定ボタンを押します。リスト上の対象アイテムが上書きされます。
- 適用またはOKボタンをクリックして変更を確定します。
