対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択したギャップ要素の方向ベクトル情報を個別に変更できます。
コマンドの場所
- 日本語環境：プロパティツール > 要素に関連した情報 > ギャップ
- 英語環境：Property Tools > Elem related info > GAP

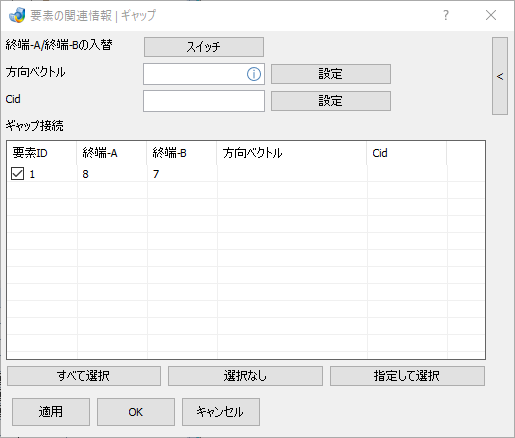

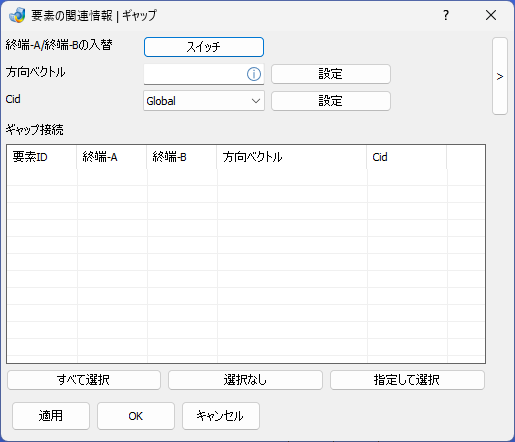

GUI
項目の説明
- 終端-A/終端-Bの入替 / スイッチ – ボタン
-
- スイッチ – ボタン
-
A端、B端の節点番号を入れ替えます。
- 方向ベクトル – テキストボックス / 設定 -ボタン
-
ギャップ要素の方向ベクトルをX,Y,Zの方向余弦で入力します。設定ボタンをクリックすることで、チェックボックスがONになっている行の方向ベクトルの欄に入力値を設定します。同じ行にCidが設定されている場合、Cidの設定はクリアされます。
- Cid – プルダウンメニュー / 設定 – ボタン
-
方向ベクトルの参照座標系を選択します。設定ボタンをクリックすることで、チェックボックスがONになっている行のCidの欄に座標系番号を設定します。同じ行に方向ベクトルが設定されている場合、方向ベクトル設定はクリアされます。
- ギャップ接続 – テーブル
-
- 要素ID – 列
-
要素IDが表示されます。
- 終端-A – 列
-
終端-A側の節点番号が表示されます。
- 終端-B – 列
-
終端-B側の節点番号が表示されます。
- 方向ベクトル – 列
-
方向ベクトルが表示されます。
- Cid – 列
-
入力がある場合、元のCS（座標系）の設定値をこの値で上書きして出力します。
- すべて選択 – ボタン
-
ギャップ接続リストに表示された要素を全て上書き対象とします。 全てのチェックボックスがオンになります。
- 選択なし – ボタン
-
ギャップ接続リストに表示された要素を全て上書き対象から外します。 全てのチェックボックスがオフになります。
- 指定して選択 – ボタン
-
画面上から選択し選択リストに表示された要素、またはギャップ接続リストで ピックして反転表示された要素を上書き対象にします。 選択された要素のチェックボックスのみがオンになり、選択リストに 表示されます。
操作手順
- コマンドを選択すると全ての既存のギャップ要素がリストに表示されます。 初期状態で全ての要素IDのチェックボックスがオンになっており、全ての要素が 上書き対象になっています。
- 特定の要素のみを上書き対象とするには、リスト下の選択なしを押し、 全ての要素を選択解除します。チェックボックスがオフになります。
- 画面上またはダイアログボックス上のリストから対象要素を選択し、 指定して選択ボタンを押します。対象要素のチェックボックスがオンになります。
- 方向ベクトルなどのアイテムに変更する値を入力し、 設定ボタンを押します。リスト上の対象アイテムが上書きされます。
- 適用またはOKボタンをクリックして変更を確定します。
