対応製品
- Jupiter-Pre
本コマンドの目的・用途
ソリッド要素の次数変換を行います。
コマンドの場所
- 日本語環境：メッシュ編集 > 要素の変換 > ソリッドメッシュ
- 英語環境：Mesh Edit > Element Conversion > Solid Mesh

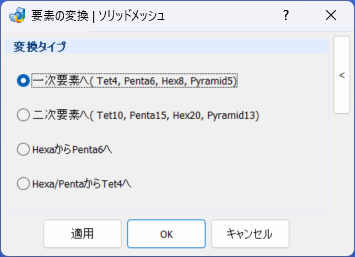

GUI
項目の説明
- 変換タイプ – ラジオボタングループ
-
- 一次要素へ(Tet4,Penta6,Hex8,Pyramid5)
-
一次要素へ変換します。
- 二次要素へ(Tet10,Penta15,Hex20,Pyramid13)
-
二次要素へ変換します。
- HexaからPenta6へ
-
Hex要素をPenta6要素へ変換します。
- Hexa/PentaからTet4へ
-
Hex要素,Penta要素をTetra一次要素へ変換します。
操作手順
- 変換方法を指定します。
- 対象のパートを選択します。
- 適用/OKボタンをクリックします。
