対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択したパート(Part)をユニバーサルフォーマットで出力します。複数パートの出力に対応しています。
コマンドの場所
- 日本語環境：ホーム > エクスポート > エクスポート > Universal ファイル(*unv)
- 英語環境：Home > Export > Export > Universal Files(*unv)

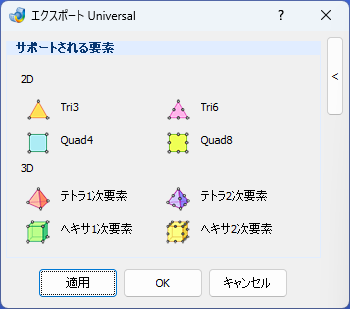

GUI

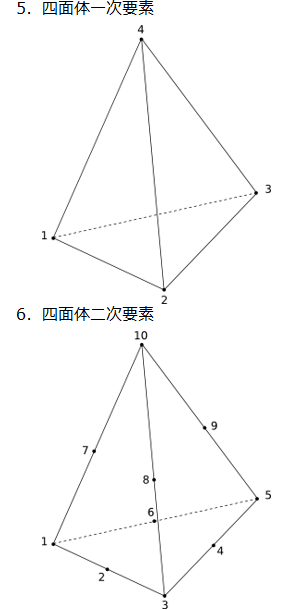

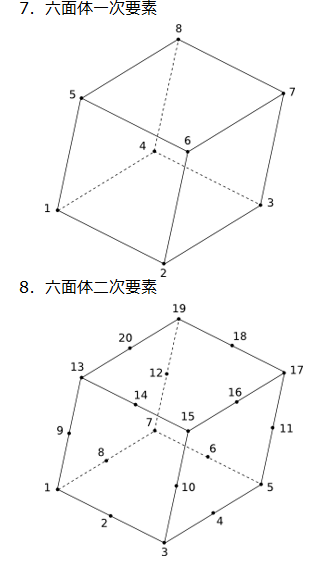

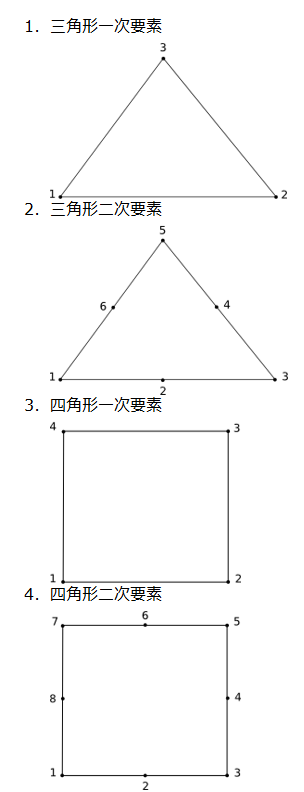

各要素の節点順序
ユニバーサルフォーマット有限要素の節点順序に関する正式な仕様はありません。一部のソフトウェアで採用されている節点順序では、Jupiterや他のソフトとは異なり、コーナー節点IDに中間節点IDが挟まれるケースもございます。
操作手順
STEP
パート選択
出力したいパート(複数可)を選択します。
STEP
確定
適用(Apply)またはOKボタンをクリックします。
STEP

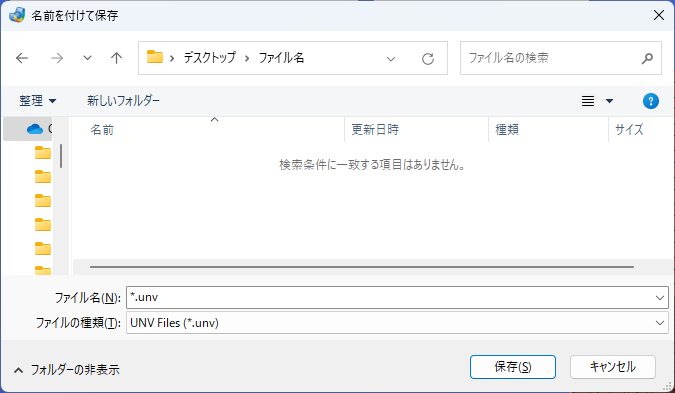

保存
ファイルパスとファイル名を入力して保存します。
