本コマンドの目的・用途
角度指定により抽出されたフェースから、新規パートを作成します。この機能により、薄板形状のモデルより片側のサーフェースを抽出することができます。
コマンドの場所
- 日本語環境：ジオメトリー > 抽出 > サーフェース抽出
- 英語環境：Geometry > Extract > Extract Surface
GUI
項目の説明
- サーフェース抽出
-
- 角度 – テキストボックス
-
角度を入力します。この角度は抽出されるフェース間の角度を設定し、この設定した角度以下のフェースを抽出します。
Note角度の数値に-1を入力した場合は、選択したフェースのみを抽出します。
- 入力単位系 – プルダウンメニュー
-
入力単位を指定します。[deg], [rad] から選択可能です。
- オプション
-
- パート名 – テキストボックス
-
フェース抽出後に作成される新規パートの名前を入力します。
- 面選択 – テキストボックス
-
選択中のフェースIDを表示します。
- プレビュー – ボタン
-
抽出される要素を確認できます。
- リセット – ボタン
-
プレビューボタンで確認した要素をリセットします。
- １パートにマージ – チェックボックス
-
複数パートのフェースを選択してフェースを抽出した場合、抽出フェースは抽出元のパートの数だけ作成されます。本オプションをONにすることで、抽出したフェースを１つのパートにまとめます。デフォルトはONです。

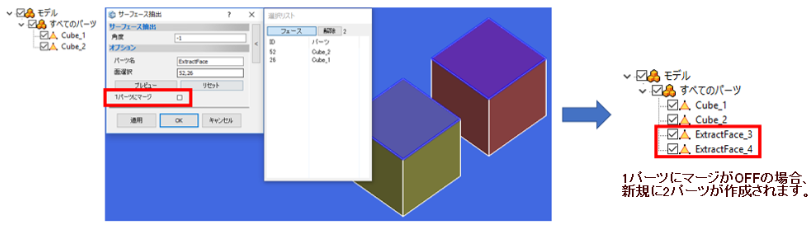

例：１パートにマージがOFFの場合
-

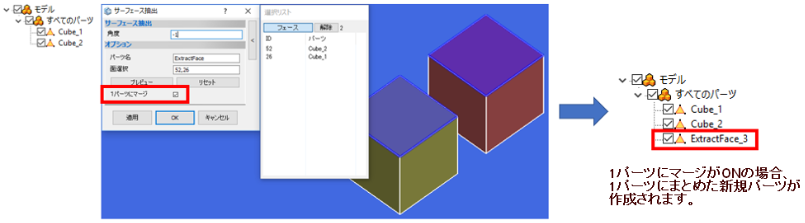

１パートにマージがONの場合
操作手順
- 抽出する角度を入力します。
- 新規パート名を入力します。
- フェースを選択します。
- プレビュー/リセットで抽出範囲を確認します。
- 必要に応じて、「１パートにマージ」オプションをチェックします。
- 適用/OKボタンをクリックします。
