対応製品
- Jupiter-Post
本コマンドの目的・用途
ぐるりの応答結果出力設定として、内部処理の応答計算向けに計算周波数や固有モード、減衰係数を指定し、ぐるり計算向けに位相分割数や開始位相角、出力結果の応力を設定します。

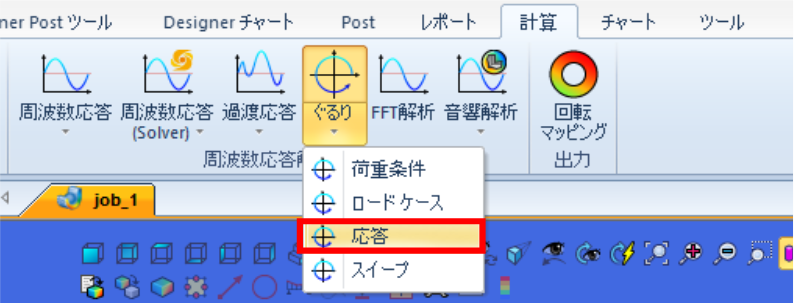

コマンドの場所
- 日本語環境：計算 > ぐるり > 応答
- 英語環境：Calculation > Gururi > Response

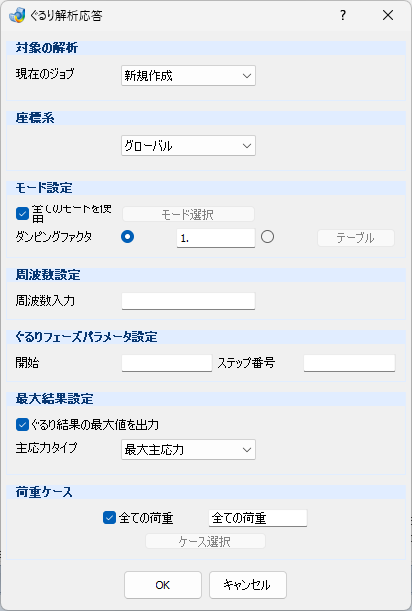

GUI
-

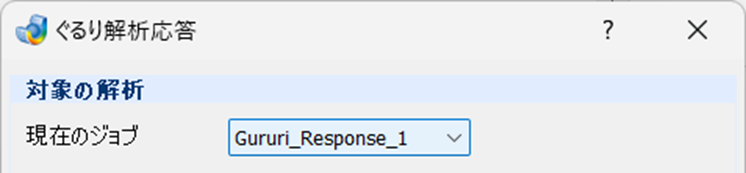

- 対象の解析
-
- 現在のジョブ – プルダウンメニュー
-
対象のジョブを選択します。
- 座標系
-
- プルダウンメニュー
-
座標系のタイプを選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

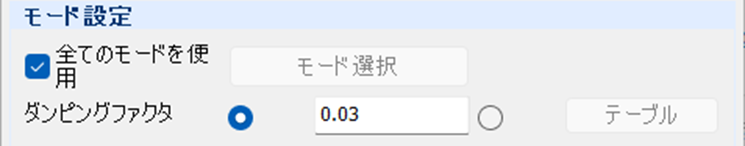

- モード設定
-
- 全てのモードを使用 – チェックボックス
-
全てのモードを使用します。
- モード選択 – ボタン
-
モード選択ダイアログを起動します。
- ダンピングファクタ – ラジオボタングループ
-
減衰係数を設定します。
- テキストボックス
-
減衰係数を入力します。
- テーブル – ボタン
-
周波数・減衰係数のテーブルデータを入力します。

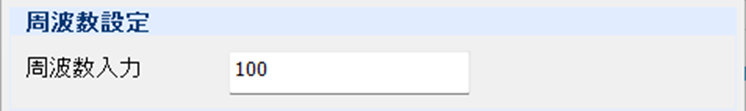

- 周波数設定
-
- 周波数入力 – テキストボックス
-
対象の周波数を入力します。

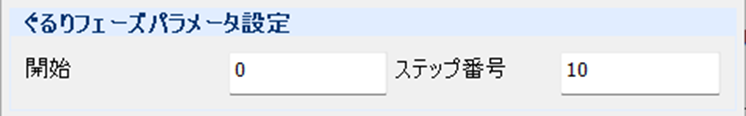

- ぐるりフェーズパラメータ設定
-
- 開始 – テキストボックス
-
分割を開始する位相を入力します。
- ステップ番号 – テキストボックス
-
1周期の分割数を入力します。

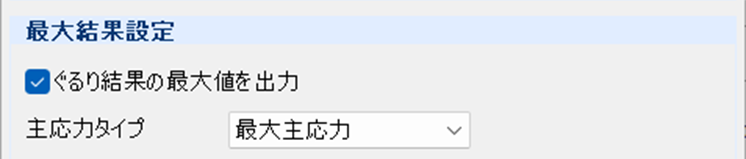

- 最大結果設定
-
- ぐるり結果の最大値を出力 – チェックボックス
-
選択された応力タイプの最大値が結果ウィンドウツリー上に出力されます。
- 主応力タイプ – プルダウンメニュー
-
算出される最大値の応力種類を選択します。

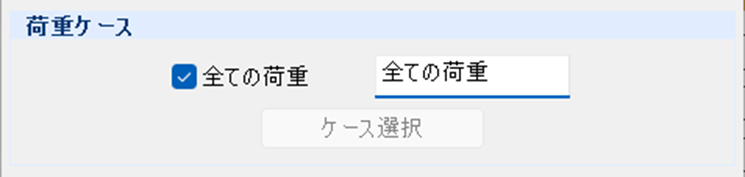

- 荷重ケース
-
- 全ての荷重 – チェックボックス
-
全ての荷重を使用します。
- ケース選択 – ボタン
-
荷重ケース選択ダイアログを表示します。使用する荷重ケースを選択します。

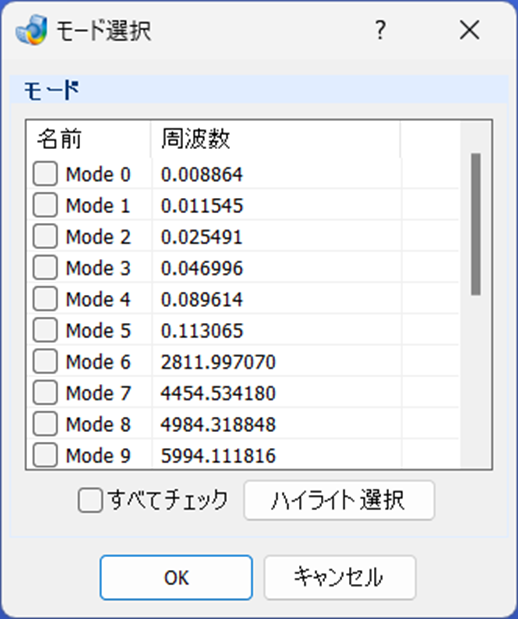

子ダイアログ （モード選択）
モード選択ボタンで表示されます。応答計算で使用するモードを選択できます。
- 荷重ケース
-
- テーブル
-
- 名前/チェックボックス – 列
-
使用する任意のモードを選択します。左クリックでオン／オフ。
- 周波数 – 列
-
周波数の値が表示されます。
- すべてチェック – チェックボックス
-
全てのモードにチェックを入れます。
- ハイライト選択 – ボタン
-
CtrlキーやShiftキーを押しながら選択したモードにチェックを入れます。
子ダイアログ （荷重ケース選択）
ケース選択ボタンで表示されます。応答計算で使用する荷重を選択できます。
- 荷重ケース
-
- テーブル
-
- ID – 列
-
ID番号。
- ケース名 – 列
-
荷重ケース名。
- 荷重数- 列
-
荷重ケース内に設定されている荷重の数。
- 全体のスケール比- 列
-
荷重ケース全体の荷重係数を入力します。
操作手順
計算リボン > ぐるり > 応答で応答解析を選択します。
現在のジョブを選択します。
ダンピングファクタ値を入力します。
周波数入力に値を入力します。
開始/ステップ番号を入力します。
ぐるり結果の最大値を出力にチェックします。
すべての荷重にチェックします。
荷重ケースを選択する際は、全てのケースのチェックを外し、荷重ケースを選択ください。

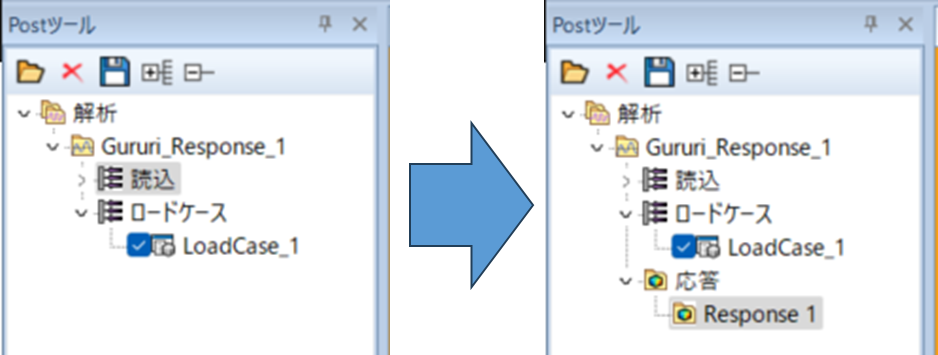

適用/OK ボタンをクリックして荷重ケースを作成します。
