対応製品
- Jupiter-Pre
本コマンドの目的・用途

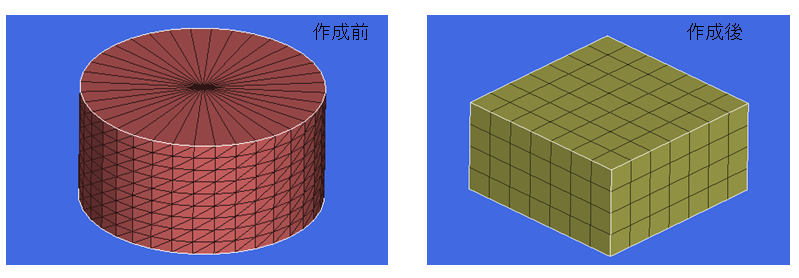

モデルを包含するようにヘキサ要素で構成された直方体を作成します。
パートを簡易化してモデル化する際に使用します。
コマンドの場所
- 日本語環境：ヘキサモデリング > ボックスメッシュ > ボックスメッシュ
- 英語環境：Hexa Modeling > Box Mesh > Box Mesh
GUI
項目の説明
- ボックスメッシュ
-
- メッシュサイズ – テキストボックス
-
作成ヘキサ要素のサイズを入力します。
- 材料
-
- ファイルパス – テキストボックス
-
選択ボタンで材料ファイルを指定します。
- 選択 – ボタン
-
ボタンをクリックするとファイルオープンダイアログが開きます
- 材料 – プルダウンメニュー
-
プルダウンから材料を指定します。
-
操作手順
- CADのパートを選択します。
- メッシュサイズを指定します。
- 材料ファイルパスを指定します。
- 材料を選択します。
- 適用もしくはOKボタンをクリックします。
