本コマンドの目的・用途

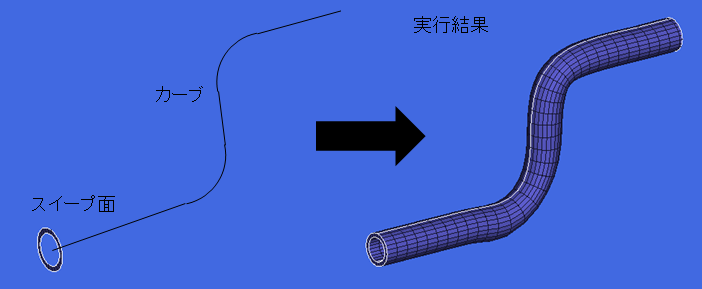

サーフェースメッシュ(三角形,四角形一次要素)を指定したカーブに沿ってスイープしてヘキサおよびペンタ要素を作成します。
コマンドの場所
- 日本語環境：ヘキサモデリング > スイープ > 曲線
- 英語環境：Hex Modeling > Sweep > Curve
GUI
項目の説明
- 曲線パラメーター
-
- メッシュサイズ – チェックボックス
-
作成する要素サイズを指定します。
Note2次要素が含まれるエンティティを選択し実行した場合は、ワーニングが表示されます。
1次要素に変換し実行します。
操作手順
操作手順（中心パスを指定の場合）
- スイープ元の面を選択します。
- スイープするパスを選択します。
- 要素サイズを指定します。
- 適用もしくはOKボタンをクリックします。

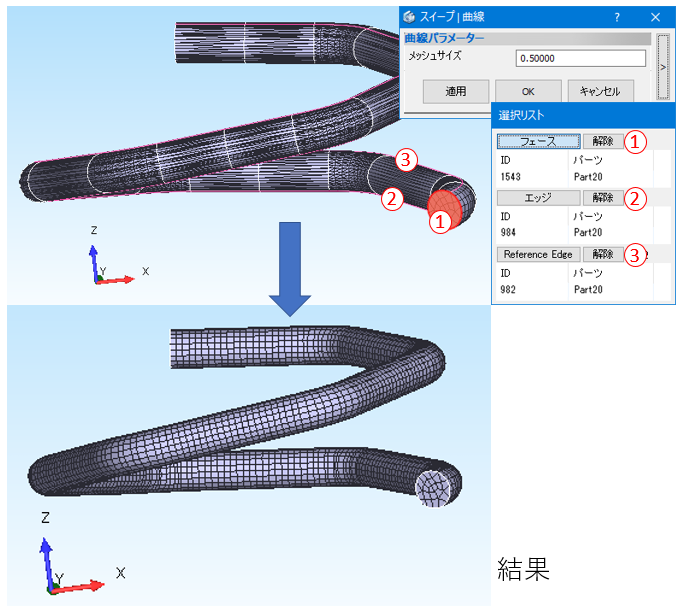

操作手順（サイドのパス２本を指定の場合）
- スイープ元の面を選択します。
- スイープするパスを選択します。
- 選択リストでReference Edgeをクリックし、スイープの参照パスを選択します。
- 要素サイズを指定します。
- 適用もしくはOKボタンをクリックします。
