対応製品
- Jupiter-Pre
本コマンドの目的・用途
サーフェースメッシュ(三角形,四角形一次要素)を指定した方向にスイープしてヘキサおよびペンタ要素を作成します。
コマンドの場所
- 日本語環境：ヘキサモデリング > スイープ > 線形
- 英語環境：Hex Modeling > Sweep > linear

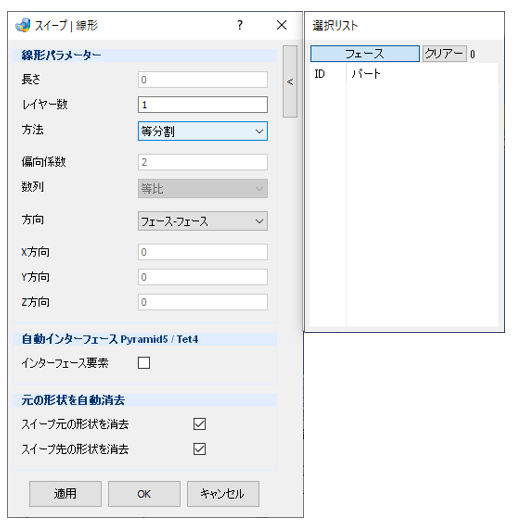

GUI
項目の説明
- 線形パラメーター
-
- 長さ – テキストボックス
-
スイープする長さを入力します。
- レイヤー数 – テキストボックス
-
層数を入力します。
- 方法 – プルダウンメニュー
-
分割方法を選択します。
- 等分割
-
パートを均等に分割します。
- 偏向分割
-
指定端から偏向分割。
- 偏向分割・両端
-
パートの両端が密な偏向分割。
- 偏向分割・中心
-
パートの中央が密な偏向分割。
- 偏向係数 – テキストボックス
-
係数を入力します。
- 数列 – プルダウンメニュー
-
分布方法を選択します。
- 等比
-
等比(*r)偏向
- 等差
-
等差(+d)偏向
- 方向 – プルダウンメニュー
-
スイープする方向を選択します。
- 平面の法線
-
選択した要素に垂直
- 任意
-
入力した任意方向のベクトル
- X,Y,Z
-
X,Y,Z方向のベクトル
- 節点-要素エッジ
-
基準となるノードと方向を示すエレメントエッジ
- フェース-フェース
-
フェース間（Quad4メッシュのパターンは同じである必要があります）
- X,Y,Z方向 – テキストボックス
-
方向ベクトルX,Y,Z
- 自動インターフェース Penta5/Tet4
-
- インターフェース要素 – チェックボックス
-
チェックするとスイープ元の面にピラミッドもしくはテトラ要素を作成します。
- 元の形状を自動消去
-
- スイープ元の形状を消去 – チェックボックス
-
チェックを入れると、自動で元（スイープ元）のパートを削除します。
- スイープ先の形状を消去 – チェックボックス
-
チェックを入れると、自動でスイープ先のパートを削除します。
Note2次要素が含まれるエンティティを選択し実行した場合は、ワーニングが表示されます。
1次要素に変換し実行します。

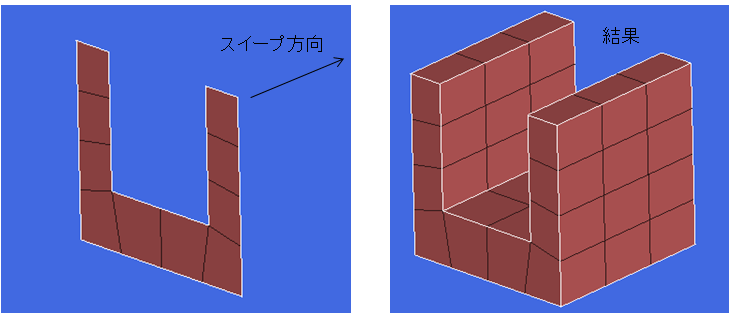

操作手順
- スイープする面を選択します。
- スイープする長さを指定します。
- 層数を指定します。
- スイープする方向を指定します。
- 適用もしくはOKボタンをクリックします。
