対応製品
- Jupiter-Pre
本コマンドの目的・用途

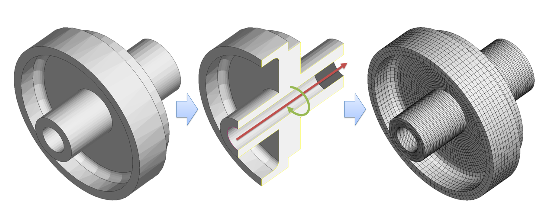

中空の軸対象モデルからヘキサメッシュモデルを作成します。元のモデルはリファレンスに登録されます。
CADモデルの新規メッシュ作成および、メッシュモデルのリメッシュとしても活用できます。
軸方向は一つのカーブエッジで、周方向（スイープ方向）のメッシュ分割数は最大径位置のメッシュサイズで定義するため、座標や分割数の入力は必要ございません。
Note
中実の実対象モデルには非対応です(V5.0)
コマンドの場所
- 日本語環境：ヘキサモデリング > スイープ > 回転
- 英語環境：Hex Modeling > Sweep > Rotation
GUI
項目の説明
- メッシュサイズ
-
- 断面 – テキストボックス
-
回転する断面のメッシュサイズを入力します。
- 回転 – テキストボックス
-
最大径箇所の周方向メッシュサイズを入力します。
- 断面を切断
-
- 断面ビュー – チェックボックス
-
回転断面の表示切替をします。
- 方向を表示
-
- 反転 – ボタン
-
回転断面の表示範囲を、断面の反対側に切り替えます。
- 回転
-
回転断面を1度ずつ回転します
- ＋- ボタン
-
クリックすると、回転軸まわり＋方向に1度回転します。
- － – ボタン
-
クリックすると、回転軸まわり－方向に1度回転します。
操作手順
- 対象パートの回転軸周りのカーブエッジを選択します。スイープの回転軸が定義されます。また、断面ビューチェックボックスにチェックを入れていると、メインウィンドウ上でメインウィンドウで回転断面が表示されます。
- 断面テキストボックスに、回転する断面のメッシュサイズを入力します。径方向と軸方向のメッシュサイズが定義されます。
- 回転テキストボックスに、最大径箇所の周方向メッシュサイズを入力します。周方向のメッシュ分割数が定義されます。
- 回転断面の位置を＋、ーボタンをで調節します。表示中の形状で回転スイープします。
- 適用もしくはOKボタンをクリックします。
