対応製品
- Jupiter-Post
本コマンドの目的・用途
Post処理用にADVC形式の解析入力データを読み込みます。
コマンドの場所
- 日本語環境：ホーム > インポート > インポート結果 > インポートMesh > ADVC
- 英語環境：Home > Import > Import Result > Import Mesh > ADVC
GUI
項目の説明
- インポートタイプ
-
- ラジオボタングループ
-
- 標準インポート
-
モデル形状のみを読み込みます。
- プロパティで分けてインポート
-
モデル形状と材料プロパティを読み込みます。材料プロパティ毎にボディが作成されます。
- 角度
-
- 面角度 – テキストボックス
-
メッシュ構成角度からフェースを生成します。
- エッジ角度 – テキストボックス
-
メッシュ構成角度からエッジを生成します。
- 入力単位系 – プルダウンメニュー
-
角度の単位を指定します。[rad], [deg]から選択可能です。
操作手順
STEP
読み込みオプションの指定
メニューからダイアログを起動し、各読み込みオプションを指定します。
STEP

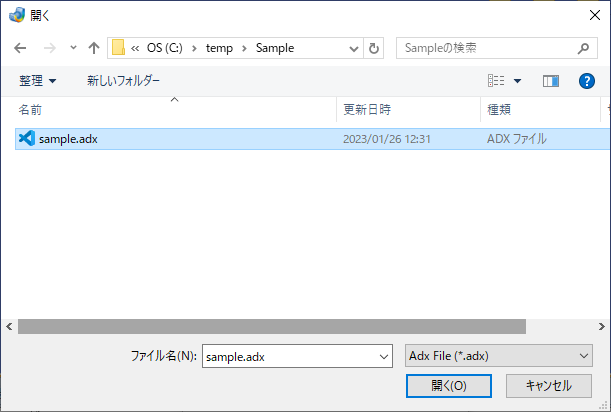

読み込み対象ADVCファイルを選択する
ファイルオープンダイアログが開きます。
ファイル（.adx）を選択し、ファイル名を指定します。
STEP
結果読み込み
開くボタンをクリックすることで、メッシュデータ読み込みが開始されます。
