対応製品
- Jupiter-Post
本コマンドの目的・用途
旧TSVき裂解析機能向けの機能です。下記フォーマットのテトラ二次要素メッシュモデルファイルを読み込みます。
| [節点数] [節点ID] [X座標値] [Y座標値] [Z座標値] … … [要素数] 1 [要素ID] [節点1] [節点2] [節点3] [節点4] [節点5] [節点6] [節点7] [節点8] [節点9] [節点10] … … |
コマンドの場所
- 日本語環境：ホーム > インポート > インポート結果 > インポートMesh > Nastran
- 英語環境：Home > Import > Import Result > Import Mesh> Nastran
GUI
項目の説明
- 角度
-
- 面角度 – テキストボックス
-
メッシュ構成角度からフェースを生成します。
- エッジ角度 – テキストボックス
-
メッシュ構成角度からエッジを生成します。
- 入力単位系 – プルダウンメニュー
-
角度の単位を指定します。[rad], [deg]から選択可能です。
操作手順
STEP
読み込みオプションの指定
メニューからダイアログを起動し、各読み込みオプションを指定します。
STEP
読み込み対象Nastarnファイルを選択する

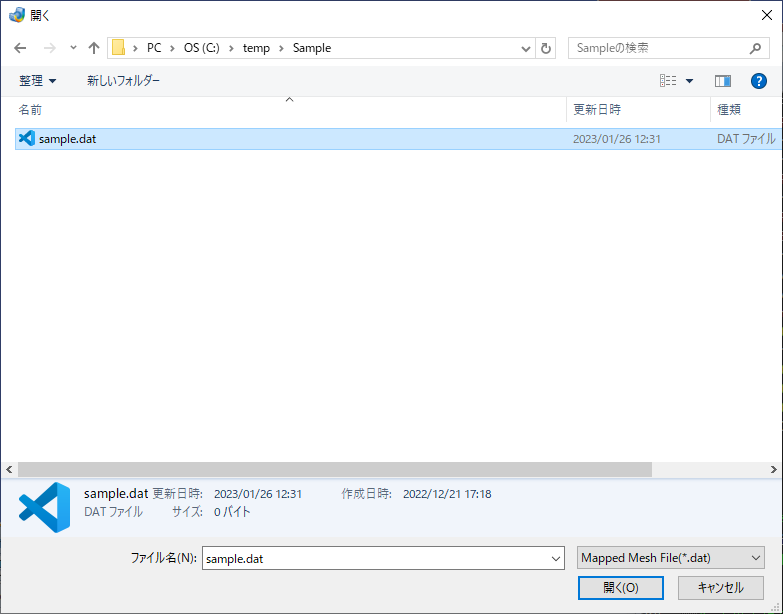

ファイルオープンダイアログが開きます。
拡張子（.bdf, .dat, .nas）を選択し、ファイル名を指定します。
STEP
結果読み込み
開くボタンをクリックすることで、メッシュデータ読み込みが開始されます。
