対応製品
- Jupiter-Post
本コマンドの目的・用途
Post処理用にNastran形式の解析入力データを読み込みます。
コマンドの場所
- 日本語環境：ホーム > インポート > インポート結果 > インポートMesh > Nastran
- 英語環境：Home > Import > Import Result > Import Mesh> Nastran
GUI
項目の説明
- 角度
-
- 面角度 – テキストボックス
-
メッシュ構成角度からフェースを生成します。
- エッジ角度 – テキストボックス
-
メッシュ構成角度からエッジを生成します。
- 入力単位系 – プルダウンメニュー
-
角度の単位を指定します。[rad], [deg]から選択可能です。
- オプション
-
- 荷重および拘束読み込み – チェックボックス
-
bdf内の荷重、拘束条件を読み込みます。
- 接続読み込み – チェックボックス
-
bdf内の接続要素(RBE,MPC,ばね,ダンパー)を読み込みます。(ただし自由度、剛性情報は含みません。)
- NX-Nastranコメントを読み込む- チェックボックス
-
bdf内に記載されたNX-Nastranコメントを読み込み、各パートや接続要素に名称を追加します。
操作手順
STEP
読み込みオプションの指定
メニューからダイアログを起動し、各読み込みオプションを指定します。
STEP
読み込み対象Nastarnファイルを選択する

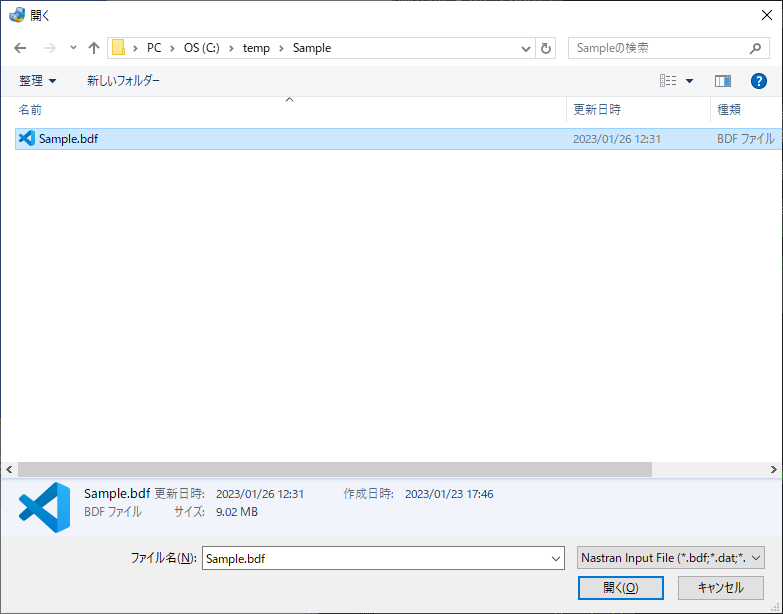

ファイルオープンダイアログが開きます。
Nastranファイル（.bdf, .dat, .nas）を選択し、ファイル名を指定します。
STEP
結果読み込み
開くボタンをクリックすることで、メッシュデータ読み込みが開始されます。
