本コマンドの目的・用途
FrontISTR形式の解析結果データを読み込みます。
コマンドの場所
- 日本語環境：ホーム > インポート > インポート結果 > FrontISTR
- 英語環境：Home > Import > Import Result > FrontISTR
GUI
項目の説明
- 角度
-
- 面角度 – テキストボックス
-
メッシュ構成角度からフェースを生成します。
- エッジ角度 – テキストボックス
-
メッシュ構成角度からエッジを生成します。
- 入力単位系 – プルダウンメニュー
-
角度の単位を指定します。[rad], [deg]から選択可能です。
操作手順
STEP
オプション指定
メニューからダイアログを起動し、各読み込みオプションを指定します。
STEP
読み込み対象FrontISTRフォルダを選択する

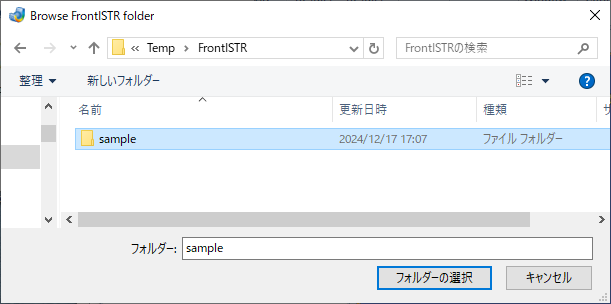

フォルダオープンダイアログが開きます。FrontISTR結果の格納されたフォルダを指定します。
Warning
フォルダ内には.msh, .resファイルを含んでいる必要があります。
STEP
結果読み込み
フォルダーの選択ボタンをクリックすることで、結果読み込みが開始されます。
並列計算（カットモデル実行）の.resファイルも順序に従って読み込み可能で、すべての結果タイプがサポートされています。

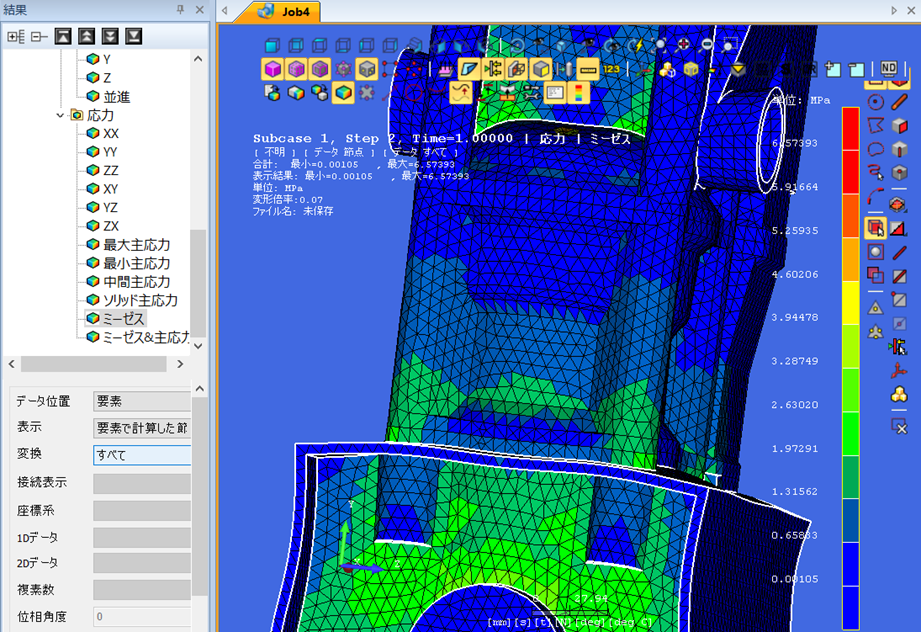

全ての結果が読み込まれてからモデルが表示されます(プリファレンス>保存/読込>インポートのバックグラウンド処理無効)。
