本コマンドの目的・用途
Universal形式の解析結果データ(*.unv)を読み込みます。対象データセットについては【Jupiter】資料 > 結果読み込み対応カード一覧 > Universal を参照ください。
コマンドの場所
- 日本語環境：ホーム > インポート > インポート結果 > Universal
- 英語環境：Home > Import > Import Result > Universal
GUI
項目の説明
- 角度
-
- 面角度 – テキストボックス
-
メッシュ構成角度からフェースを生成します。
- エッジ角度 – テキストボックス
-
メッシュ構成角度からエッジを生成します。
- 入力単位系 – プルダウンメニュー
-
角度の単位を指定します。[rad], [deg]から選択可能です。
操作手順
STEP
コマンドを起動し、オプションを指定する
各読み込みオプションを指定し、OKボタンをクリックします。

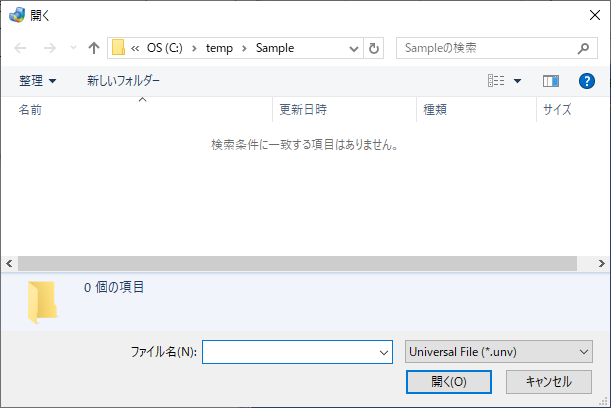

ファイルオープンダイアログが表示されます。
STEP
結果読み込み
ファイルを指定し、開くボタンをクリックすることで、結果読み込みが開始されます。
すべての結果読み込み後、モデルが表示されます。
