【Jupiterコマンドリファレンス】ローカルメッシング > 全Quadリメッシュ

対応製品

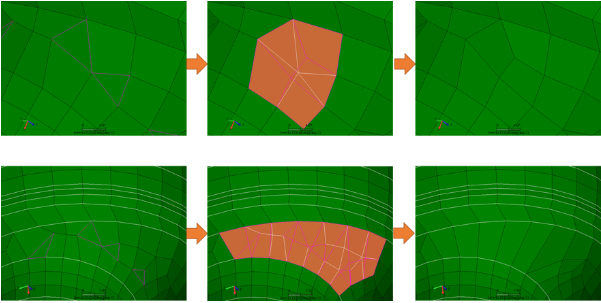

選択した範囲を全て四角形要素でリメッシュします。

項目の説明

パラメーター

Triメッシュのハイライト – チェックボックス

表示パートの三角形要素をハイライトします。

パターン – テキストボックス

リメッシュパターンの候補数を表示します。

<前 / 次> – ボタン

リメッシュパターンを切り替えます。これに準じてメインウィンドウではプレビュー表示も切り替わります。

自動検出 – チェックボックス

選択された三角形要素とペアになる近い三角形要素と、その周囲の要素を自動で検索して選択します。

ユーザーが三角形要素を選択する前に選択した四角形要素は、システムが自動選択したパターンと重複しない場合、自動的に入れ替わり選択解除になります。

検索 – ボタン

自動検出チェックボタンがオフの時、かつ三角形要素を一つ選択した状態で有効になります。

ボタンを押すと、選択された三角形要素とペアになる近い三角形要素と、その周囲の要素を自動で検索して選択します。

必要に応じて、TriメッシュのハイライトをONにします。

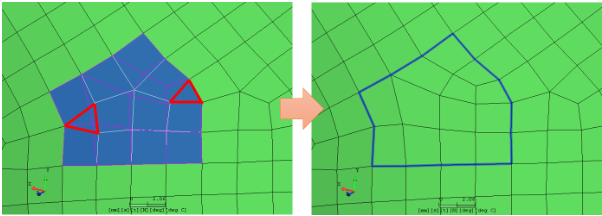

条件を満たすように、リメッシュ範囲の三角形要素や四角形要素を選択します。
必要に応じて、前ボタンや次ボタンで要素パターンのプレビューを切り替えます。
※三角形要素が奇数ある場合や、選択範囲に問題がある場合は、プレビュー表示されません。
適用/OKボタンをクリックします。
選択範囲が全て四角形要素でリメッシュされます。

Warning

本機能の実行条件

注意事項

リメッシュ範囲は１か所ずつに対応しております。離れた場所を同時に実行することはできません。

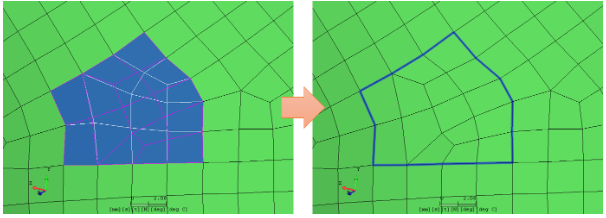

リメッシュ範囲内部のエッジは保持されません。
リメッシュ範囲の表面位置は、リファレンスパートの表面に合わせられます。
ソリッドCADと中立面のリファレンスパートがある場合は、中立面のリファレンスパートの表面を優先します。
リファレンスがない場合、リメッシュ範囲は平らになるのでご注意ください。
Triメッシュのハイライトオン時、以下の場合はチェックボックスをオン/オフすることで、ハイライト状況の更新をお願いします。
- パートの表示/非表示を変更した場合
- UndoもしくはRedoを実行した場合
