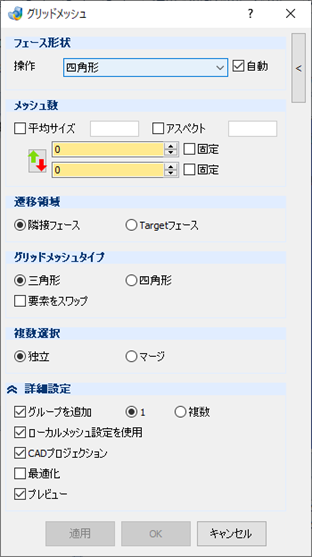

【Jupiterコマンドリファレンス】ローカルメッシング > グリッドメッシュ

操作 – プルダウンメニュー

適切なフェース形状のタイプを選択します。

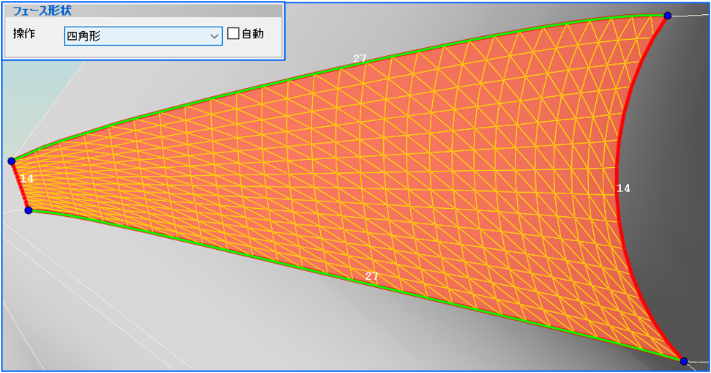

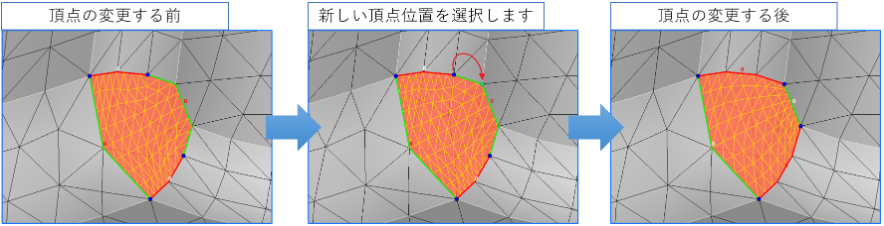

四角形

４つの頂点を定義したフェースに、マップメッシュを作成します。

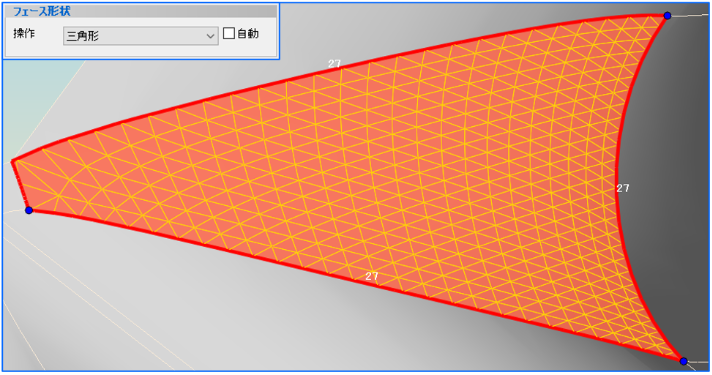

三角形

３つの頂点を定義したフェースに、マップメッシュを作成します。

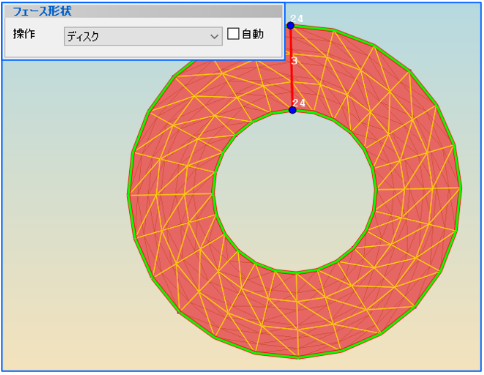

ディスク

ディスク形状のフェースに、メッシュを作成します。

自動 – チェックボックス

適切なフェース形状のタイプを自動認識します。（推奨）

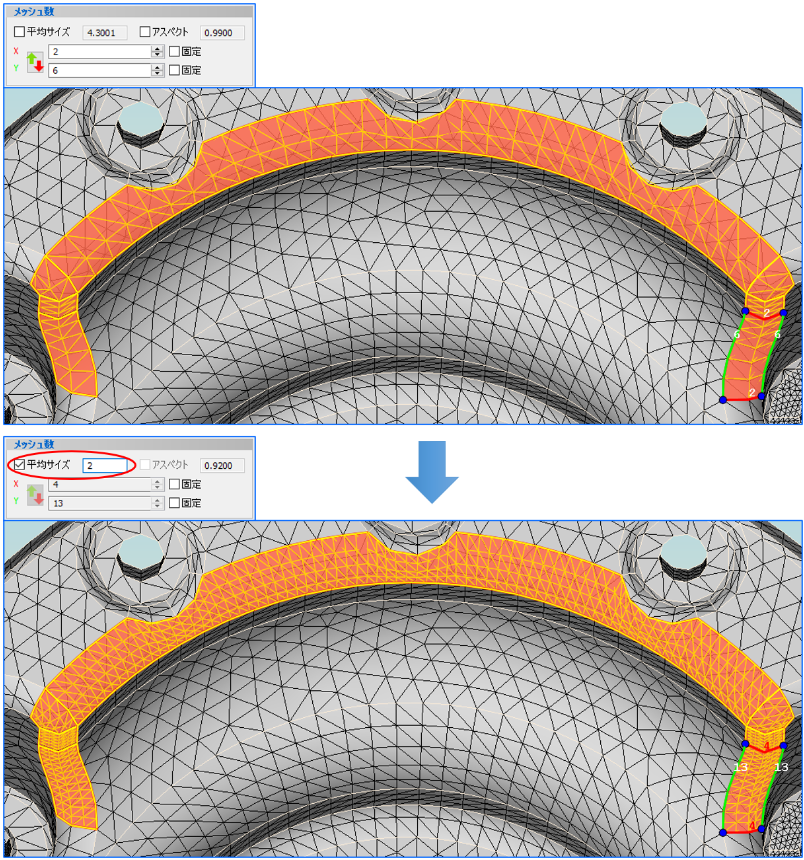

平均サイズ – チェックボックス

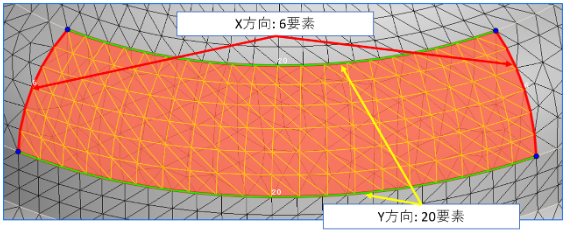

マップメッシュのサイズが入力された平均値になるよう、X軸およびYメッシュ数を自動的に計算します。

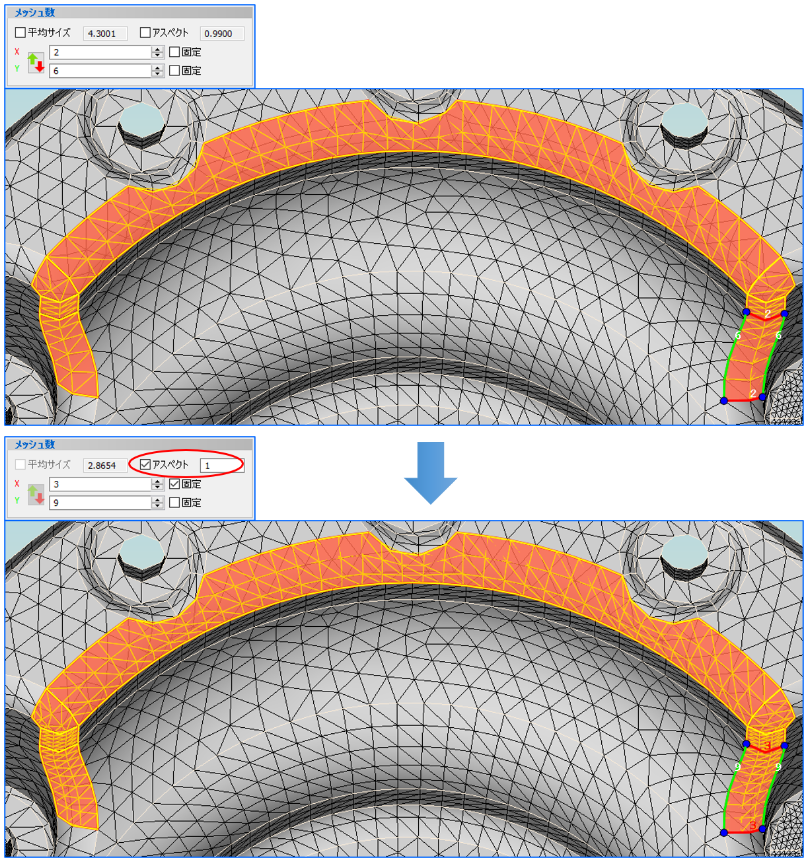

アスペクト – チェックボックス

マップメッシュのアスペクト比が入力された値になるよう、片方の軸の分割数を固定して、もう片方の分割数を計算します。

Note

(Yのメッシュサイズ) = アスペクト x (Xのメッシュサイズ)

※ XとYのいずれかの固定チェックボックスがオンであること。

Tips

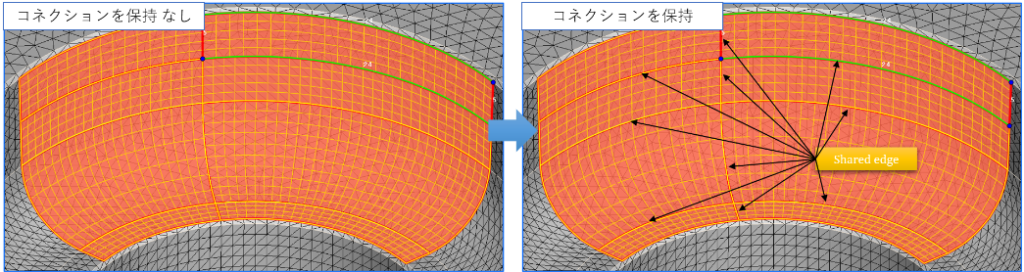

（バックグラウンド実行）メッシュ分割数のコネクションを保持

V5のグリッドメッシュから、複数フェースを同時にメッシングする場合、隣り合うフェース同士のメッシュ数が自動的にリンクされます。

次に選択されるフェースのメッシュ分割数は、以前に選択された隣接するフェースと共有するエッジのメッシュ数に基づいて、自動計算されます。隣接フェースと連続するように、分割数を手動入力する必要はありません。

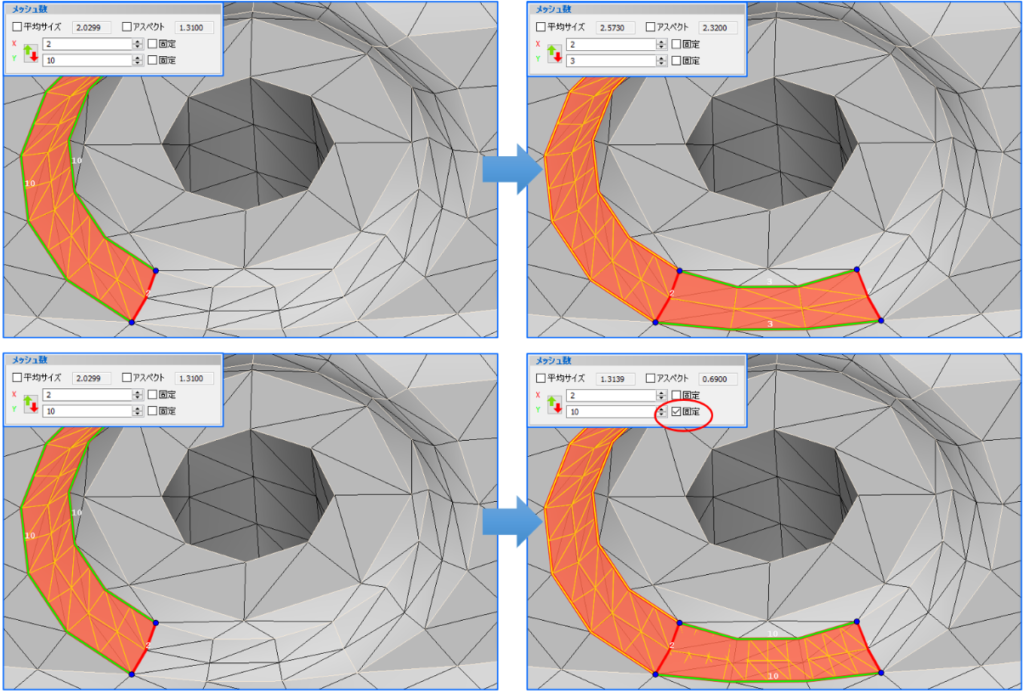

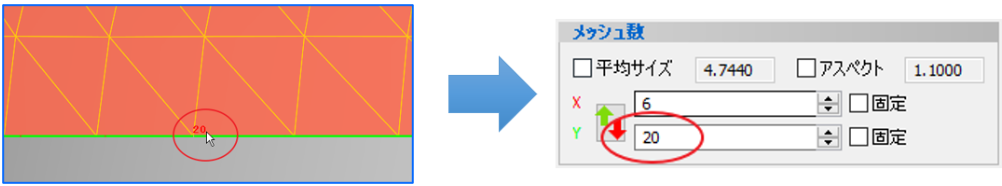

固定 – チェックボックス

チェックボックスが有効の場合、新しいフェースを選択した後も分割数が保持されます。

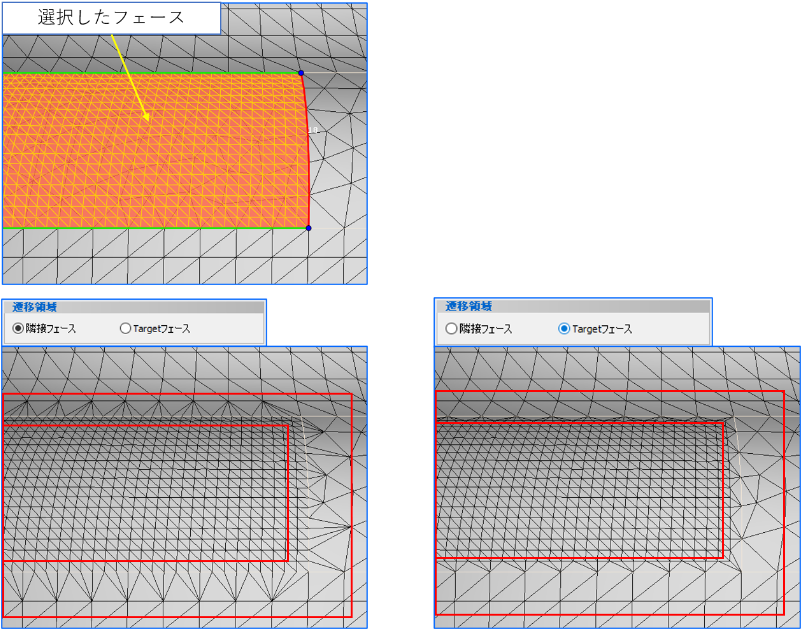

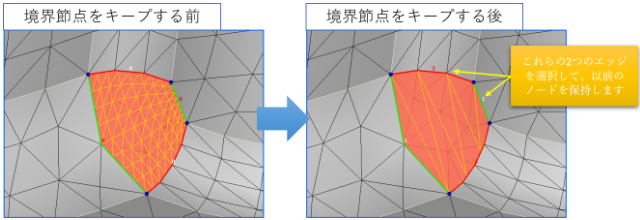

隣接フェース – ラジオボタングループ

周囲のフェースに遷移領域を作成します（マップメッシュされるフェースの外側一層のメッシュを変更します）

Targetフェース – ラジオボタングループ

マップメッシュされるフェースに遷移領域を作成します（マップメッシュされるフェースの内側一層のメッシュを変更します）

三角形 – ラジオボタングループ

三角形要素を生成します。

四角形 – ラジオボタングループ

四角形要素を生成します。

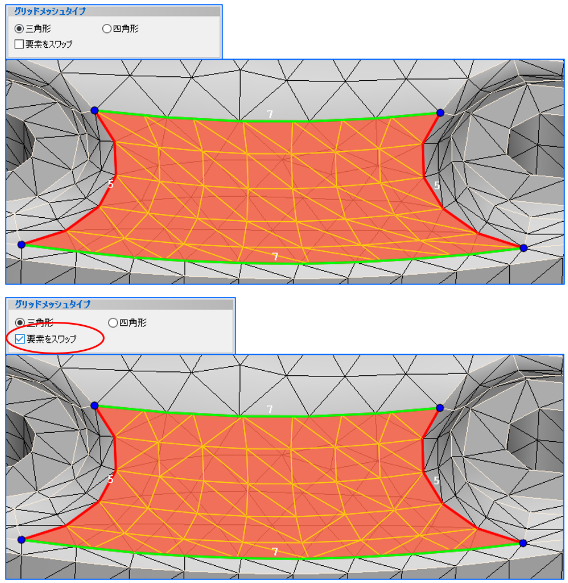

要素をスワップ – チェックボックス

三角形の対角線が最も短くなるように、要素エッジの方向を変更します。

※ このオプションは三角形要素のみに対応します。

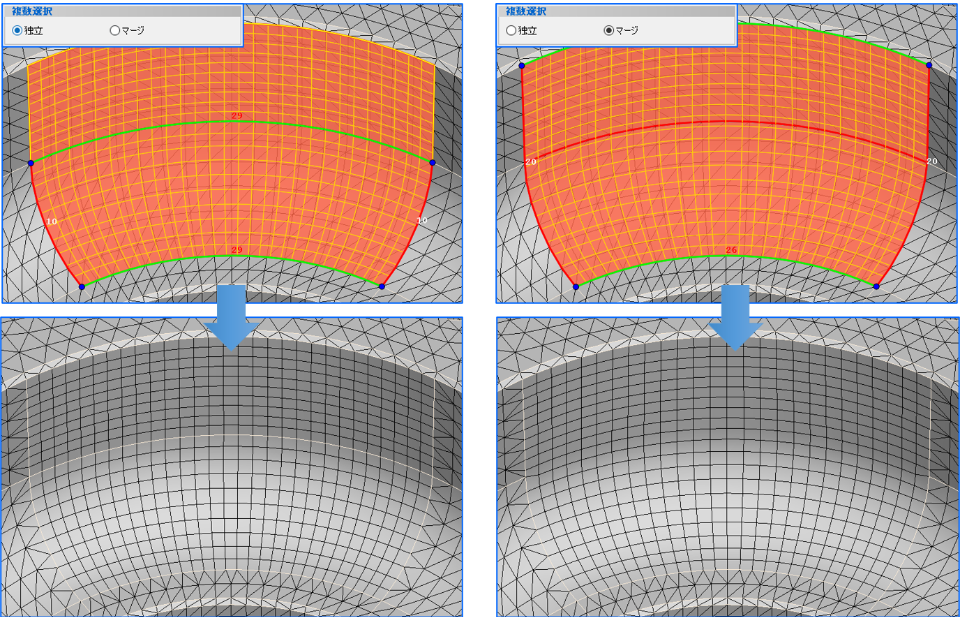

独立 – ラジオボタングループ

選択したフェース毎にマップメッシュを生成します。

マージ – ラジオボタングループ

選択したフェースをマージしてから、マップメッシュを生成します。

※ マージされたフェースのIDは、選択したフェースの最小IDになります。

グループボックスは折りたたむことができます。

グループを追加 – チェックボックス / ラジオボタングループ

グループの追加は、グリッドメッシュされたフェースの管理に役立ちます。

１

グリッドメッシュが実行される度に、対象のフェースが、1つのフェースグループに追加されていきます。

複数

グリッドメッシュが実行される度に、対象のフェースで、新しいフェースグループを作成します。

ローカルメッシュ設定を使用 – チェックボックス

ローカルメッシュ設定を考慮して、メッシュ数を提案します。参照するローカルメッシュ設定は、エッジ分割数（方法：等分割）とフェースメッシュサイズです。（フェースメッシュサイズが優先されます。）

※ フリーズメッシュがある場合、グリッドメッシュは機能しません。

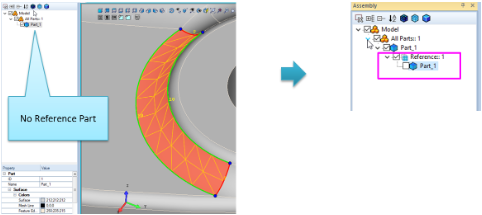

CADプロジェクション – チェックボックス

作成されたマップメッシュを元のCAD形状に投影して、ジオメトリを維持します。

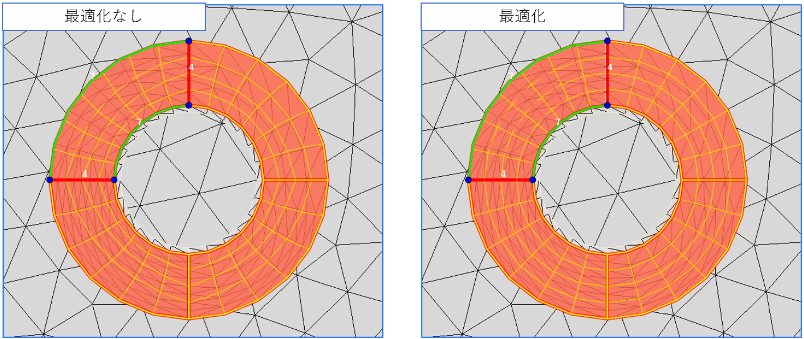

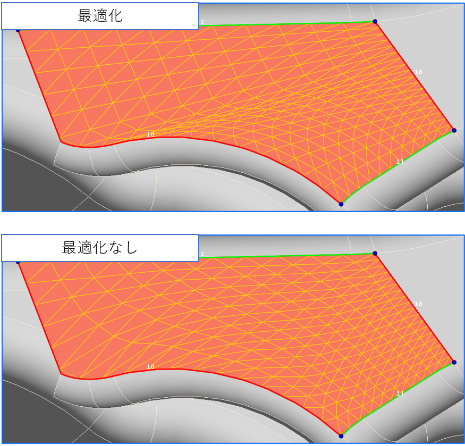

最適化 – チェックボックス

最適化は、メッシュのレイヤが大きく曲がる際のメッシュ分割を改善するために、特別に使用されます。これにより、メッシュ分割がより均等でまっすぐになります。

 ※ 場合によっては、最適化を使用しない方が、パフォーマンスが向上します。

プレビュー – チェックボックス

プレビューを表示します。（メッシュの最終結果ではありません）
