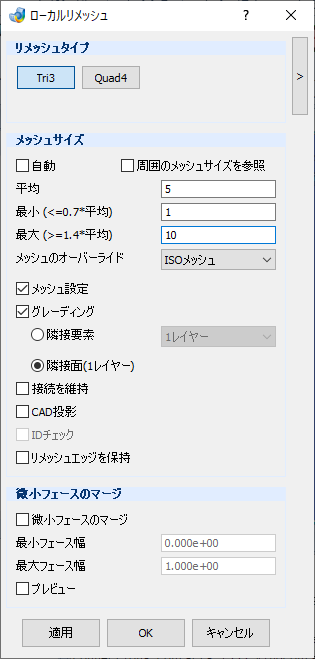

【Jupiterコマンドリファレンス】ローカルメッシング > ローカルリメッシュ > サーフェース

本項目の表示はボタンクリックによって変化します。

• Tri3
• Quad4

三角形要素をリメッシュします。

四辺形要素をリメッシュします。

Quad F – メッシャー – チェックボックス

整ったサイズの要素を作成する高速なメッシャーを使用します。

自動 – チェックボックス

チェックボックスをONにすると、プリファレンス > デフォルト設定 > メッシュサイズ自動調整で選択した項目に従って、メッシュサイズを自動設定します。

周囲のメッシュサイズを参照 – チェックボックス

チェックボックスをONにすると、選択したフェースの周囲のメッシュサイズを参照して、メッシュサイズを自動設定します。

平均 – テキストボックス

平均メッシュサイズを設定します。

最小 – テキストボックス

最小メッシュサイズを設定します。

最大 – テキストボックス

最大メッシュサイズを設定します。

メッシュのオーバーライド – プルダウンメニュー

（未対応）

メッシュ設定 – チェックボックス

ローカルメッシュ設定を使用しリメッシュします。

グレーディング – チェックボックス / ラジオボタングループ

選択したフェースと周囲のフェースをリメッシュします。チェックボックスをオフにすることで選択フェースのみリメッシュされます。チェックボックスがオンの場合、ラジオボタンの選択に従って、下記の隣接要素、隣接面のオプションが有効になります。

隣接要素

隣接する要素をローカルリメッシュします。

１レイヤー – プルダウンメニュー

隣接する１層の要素をローカルリメッシュします。

２レイヤー – プルダウンメニュー

隣接する２層の要素をローカルリメッシュします。

３レイヤー – プルダウンメニュー

隣接する３層の要素をローカルリメッシュします。

隣接面（１レイヤー）

隣接する１層の面をローカルリメッシュします。

接続を維持 – チェックボックス

ばねや剛体梁などの接続要素部分の節点位置を保持します。

CAD投影 – チェックボックス

CAD形状に乗せてリメッシュします。

IDチェック – チェックボックス

再メッシュ後、メッシュ形状をCAD形状に投影します。

リメッシュエッジを保持 – チェックボックス

選択した要素でリメッシュが実行されると、要素の周囲にエッジが作成されます。

微小フェースのマージ – チェックボックス

メッシュ作成と同時に微小フェースを修正できます。

最小フェース幅 – テキストボックス

 対象のフェースの最少幅を指定します。

最大フェース幅 – テキストボックス

 対象のフェースの最大幅を指定します。

プレビューを表示します。
