対応製品
- Jupiter-Pre
本コマンドの目的・用途

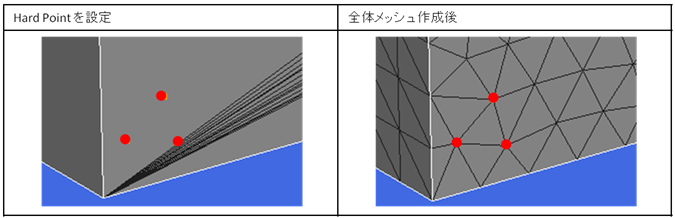

サーフェースメッシュ作成時に、指定した位置に節点が作成されるように、固定節点位置（ハードポイント）設定を行います。
コマンドの場所
- 日本語環境：メッシング > ローカル設定 > ローカル設定 > 任意点
- 英語環境：Meshing > Local Settings > Local Settings > Points

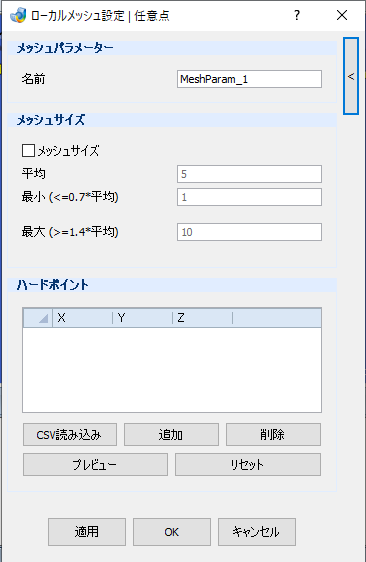

GUI
項目の説明
- メッシュパラメーター
-
- 名前 – テキストボックス
-
メッシュコントロール名を設定します。
- メッシュサイズ
-
- メッシュサイズ – チェックボックス
-
固定節点位置（ハードポイント）周りの要素サイズを設定します。
- 平均 – テキストボックス
-
要素の平均サイズを設定します。
- 最小(<=0.7*平均) – テキストボックス
-
要素の最小サイズを設定します。
- 最大(>=1.4*平均) – テキストボックス
-
要素の最大サイズを設定します。
- ハードポイント
-
節点の座標値及びメッシング後の節点IDの指定を行います。
-
- テーブル
-
作成されるハードポイントの座標値一覧が表示されます。
- CSV読み込み – ボタン
-
テーブル内にCSVファイルを読み込みます。CSVファイルのフォーマットは、X,Y,Zです。
- 追加 – ボタン
-
テーブルに行を追加します。
- 削除 – ボタン
-
選択行を削除します。
- プレビュー – ボタン
-
ハードポイントの設定位置のプレビューを表示します。
- リセット – ボタン
-
ハードポイントの設定位置のプレビューをリセットします。
操作手順
操作手順（メインビュー指定）
- 節点作成位置を任意点/エッジ上任意点選択で指定します。
- 適用/OKボタンをクリックします。
操作手順（CSVファイル指定）
- CSV読み込みボタンをクリックして表示されるダイアログ上でCSVファイルを指定し、「開く」でCSVファイルの内容をテーブルに読み込みます。
- ハードポイントを作成するフェースあるいはパートを選択します。
- プレビューボタンをクリックして、ハードポイント作成位置を確認します。
- 適用/OKボタンをクリックします。
