本コマンドの目的・用途
2座標系軸間角度を計測します。
コマンドの場所
- 日本語環境：ツール > 情報 > 計測 > 角度 > 2軸
- 英語環境：Tools > Information > Measure > Angle > 2 Axis

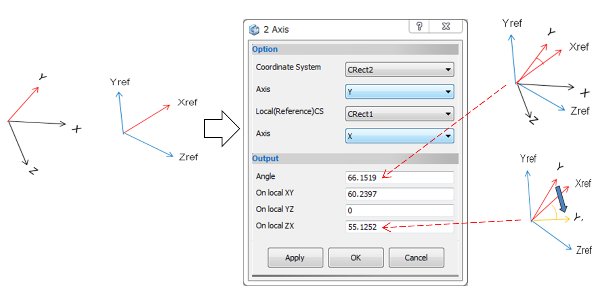

GUI
項目の説明
- オプション
-
- 座標系 – プルダウンメニュー
-
初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- 軸 – プルダウンメニュー
-
指定座標系の軸となります。X Y Zから選択します。
- ローカル座標系参照 – プルダウンメニュー
-
投影先となる参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンリストに追加され選択可能となります。
- 軸 – プルダウンメニュー
-
参照座標系の軸となります。X Y Zから選択します。
- 出力
-
- 角度 – テキストボックス
-
計測結果が表示されます。
- XY角度 – テキストボックス
-
参照座標系XY平面での投影角度
- YZ角度 – テキストボックス
-
参照座標系YZ平面での投影角度
- ZX角度 – テキストボックス
-
参照座標系ZX平面での投影角度
- 入力単位系 – プルダウンメニュー
-
表示する角度の単位を指示します。deg ,rad から選択可能です。
- 計測値を保存
-
- 名前 – テキストボックス
-
保存する計測値の名前を入力します。
操作手順
- 座標系と軸を選択します。
- 参照(投影先)座標系と軸を選択します。
- 値に角度、参照座標系平面に投影した軸との角度が表示されます。
- 適用/OKボタンを押すと、計測値がノートとしてすべてのアイテム>計測値ノートに保存されます。
