本コマンドの目的・用途
3つの節点のなす角度∠ABCを計測します。
コマンドの場所
- 日本語環境：ツール > 情報 > 計測 > 角度 > 3節点
- 英語環境：Tools > Information > Measure > Angle > 3Nodes
GUI
項目の説明
- オプション
-
- 座標系 – プルダウンメニュー
-
投影先座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンリストに追加され選択可能となります。
- 出力
-
- 角度 – テキストボックス
-
計測結果が表示されます。
- XY角度 – テキストボックス
-

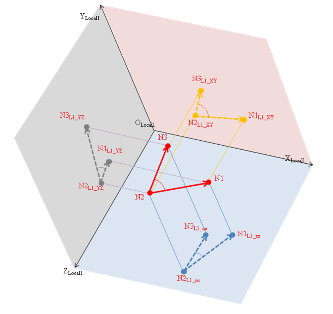

指定座標系XY平面での投影角度
- YZ角度 – テキストボックス
-
指定座標系YZ平面での投影角度
- ZX角度 – テキストボックス
-
指定座標系ZX平面での投影角度
- 入力単位系 – プルダウンメニュー
-
表示する角度の単位を指示します。[deg],[rad] から選択可能です。
- 計測値を保存
-
- 名前 – テキストボックス
-
保存する計測値の名前を入力します。
操作手順
- 画面上で節点を3つ、順に選択します。（順は、節点 A, B, Cとします）
- 座標系平面での投影角度を測定する場合、ローカル座標系で座標系を選択します。
- 適用/OKボタンを押すと、計測値がノートとしてすべてのアイテム>計測値ノートに保存されます。
