対応製品
- Jupiter-Pre
- Jupiter-Post
本コマンドの目的・用途
パートに定義された材料プロパティから質量を計測します。
コマンドの場所
- 日本語環境：ツール > 情報 > 計測 > 質量 > プロパティ
- 英語環境：Tools > Information > Measure > Mass > By Property

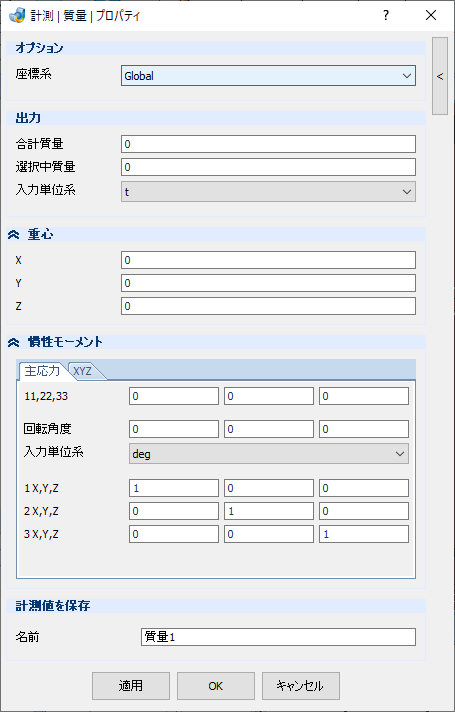

GUI
項目の説明
- 計測
-
- 座標系 – プルダウンリスト
-
参照座標系を選択します。初期値のGlobalは全体座標系となり、Gravity Center (重心)もしくは、ユーザが局所座標系を追加している場合は、プルダウンリストに追加され選択可能となります。
- 出力
-
- 合計質量 – テキストボックス
-
選択したエンティティの累計質量が表示されます。
- 選択中質量 – テキストボックス
-
最後に選択したエンティティの質量が表示されます。
- 入力単位系 – プルダウンメニュー
-
表示する質量の単位を指示します。[t], [kg] , [kgf*s^2/mm] , [slug], [lbf*s^2/In], [lb]から選択可能です。
- 重心
-
- X – テキストボックス
-
参照座標系における重心のX座標値を表示します。
- Y – テキストボックス
-
参照座標系における重心のY座標値を表示します。
- Z – テキストボックス
-
参照座標系における重心のZ座標値を表示します。
- 慣性モーメント
-
慣性モーメントの計算結果を表示します。
-
- 主応力 – タブ
-
慣性モーメント計算に慣性主軸を用います。
- XYZ – タブ
-
慣性モーメント計算に参照座標系を用います。
-
- 11, 22, 33 – テキストボックス
-
主慣性モーメントの値を表示します。
- 回転角度 – テキストボックス
-
主軸の回転角度を表示します。
- 入力単位系 – プルダウンリスト
-
表示する角度の単位を指示します。 [deg] , [rad]から選択可能です。
- 1 X,Y,Z – テキストボックス
-
慣性主軸1の方向(重心座標が0)を表示します。
- 2 X,Y,Z – テキストボックス
-
慣性主軸2の方向(重心座標が0)を表示します。
- 3 X,Y,Z – テキストボックス
-
慣性主軸3の方向(重心座標が0)を表示します。
-
- 計測値を保存
-
- 名前 – テキストボックス
-
保存する計測値の名前を入力します。
操作手順
- 画面上からパートを選択します。
- 値に選択されたパート全体の質量が表示されます。 ※パート選択されなかった場合、ドキュメント内のすべてのパートが計測対象となります。
- 適用/OKボタンを押すと、計測値がノートとしてすべてのアイテム>計測値ノートに保存されます。
