目次
対応製品
- Jupiter-Pre
本コマンドの目的・用途
要素の分割方向を変更します。
コマンドの場所
- 日本語環境：メッシュ修正 > クリーンアップ > 2D要素 マニュアル修正 > スワップ
- 英語環境：Mesh Cleanup > Cleanup > Manual 2D > Swap
GUI
項目の説明
- スワップ
-
- 自動実行 – チェックボックス
-
チェックを入れると、要素エッジを選択すると自動でスワップします。
操作手順

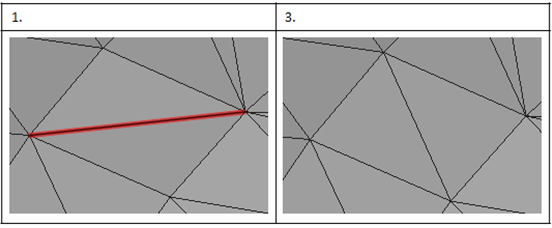

- 向きを変更したい要素のエッジを選択します。
- 適用ボタンをクリックします。
- 選択した要素エッジの向きが変更されます。
