【Jupiterコマンドリファレンス】クリーンアップ > 3D要素マニュアル修正 > 節点削除

対応製品

• Jupiter-Pre

本コマンドの目的・用途

選択した節点を削除し、関連要素の節点構成を変更します。元のメッシュ領域は保持されます。

コマンドの場所

• 日本語環境：メッシュ修正 > クリーンアップ > 3D要素マニュアル修正 > 節点削除
• 英語環境：Mesh Cleanup > Cleanup > Manual3D > Delete Node

GUI

操作手順

操作手順

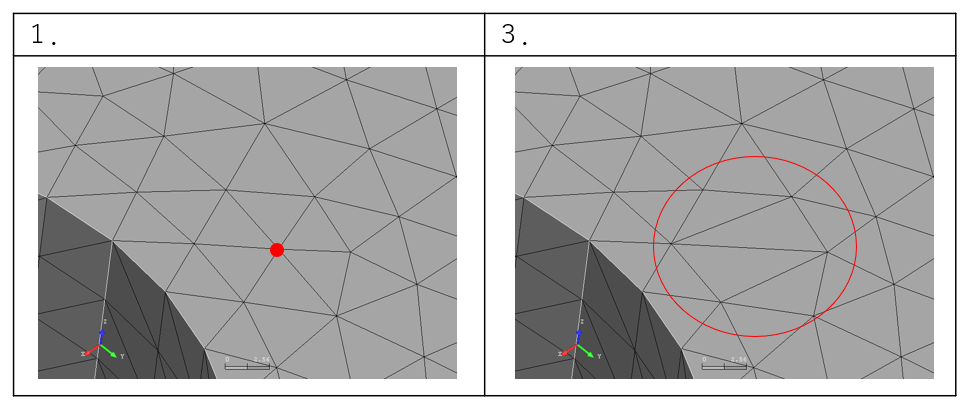

1. 削除したい節点を選択します。一度に1節点のみが有効です。
2. 適用ボタンをクリックします。
3. 選択した節点がモデル上から削除され、元のメッシュ領域を保持するように関連要素の節点構成が変更されます。
