対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択した節点ペアを一つの節点にマージします。
コマンドの場所
- 日本語環境：メッシュ修正 > ３D要素マニュアル修正 > イクイバランス
- 英語環境：Mesh Cleanup > Manual 3D > Equivalence
GUI
項目の説明
- イクイバランス
-
- 距離 – テキストボックス
-
選択した2節点の距離を計測し表示します。入力はできません。
-
- マージ先 – プルダウンメニュー
-
節点をマージする位置をリストから選択します。
- 1番目の節点
-
1番目に選択した節点の位置でマージします。
- 2番目の節点
-
2番目に選択した節点の位置でマージします。
- 中間位置
-
2節点の中間位置でマージします。
-
- 複数節点 – チェックボックス
-
選択すると一度に複数の節点が処理できます。節点の入力順番は節点ペアを順番に入力します。
操作手順

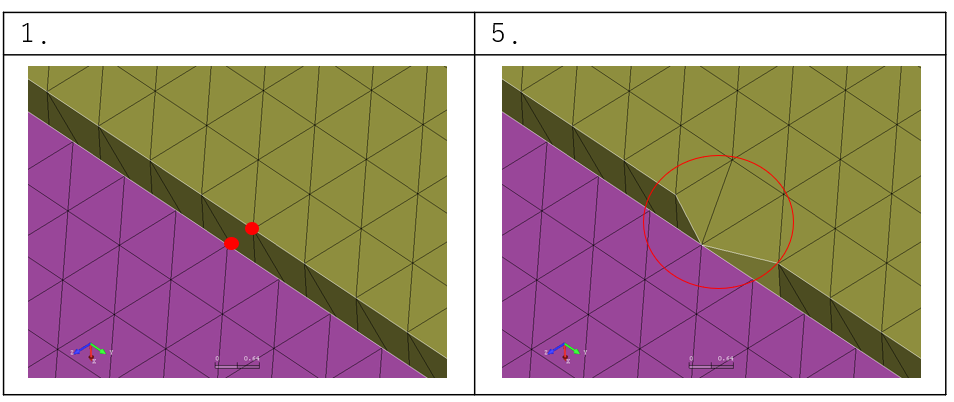

- マージしたい2節点を順に選択します。距離ボックスに2節点間の距離が表示されます。
- 必要に応じてマージ先をリストから選択、変更します。
- 複数節点を一度に処理したい場合には、複数節点チェックボックスをチェックします。複数節点ペアを順に入力します。
- 適用ボタンをクリックします。
- 入力した節点ペアが指定位置で一つの節点にマージされます。この時に関連する要素の節点構成が更新されます。
