目次
対応製品
- Jupiter-Pre
本コマンドの目的・用途
要素を分割します。
コマンドの場所
- 日本語環境：メッシュ修正 >３D要素・マニュアル修正 > スプリット
- 英語環境：Mesh Cleanup > Manual 3D > Split
GUI
項目の説明
- 分割
-
- 分割位置
-
エッジの分割位置を指定した節点からの比率で指定します。
操作手順

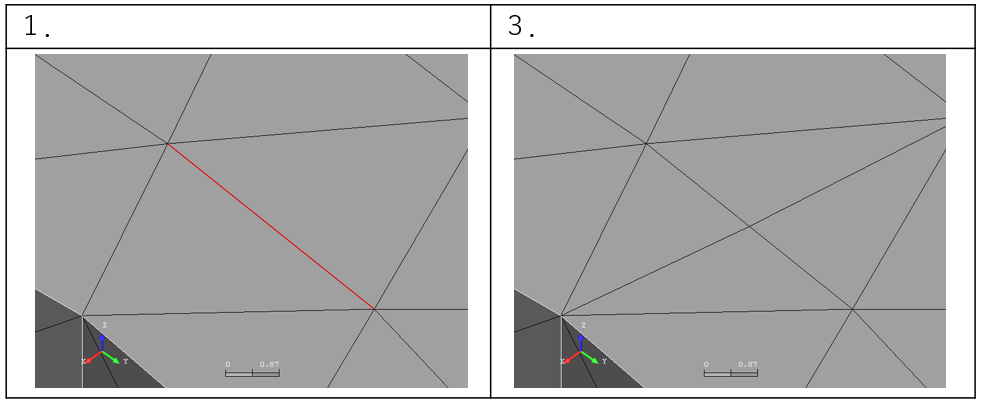

操作手順（選択した要素を2分割）
- 分割したい要素のエッジを選択します。
- 適用ボタンをクリックします。
- 選択した要素のエッジが分割されます。
操作手順（要素分割位置を比率で指定）
- 分割したい要素のエッジと参照節点を選択します。
- 分割位置に参照節点からの比率で指定します。0.5が中央になりますのでここでは0.2を使用します。
- 適用ボタンをクリックします。
- 選択した位置で要素のエッジが分割されます。
