目次
対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択した要素エッジの接続節点を所属する要素の他の節点に切り替えます。
コマンドの場所
- 日本語環境：メッシュ修正>３D要素・マニュアル修正 > スワップ
- 英語環境：Mesh Cleanup > Manual 3D > Swap
GUI
操作手順

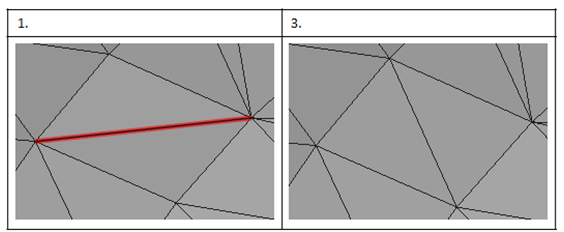

- スワップしたい要素エッジを選択します。
- 適用ボタンをクリックします。
- 選択した要素エッジが他の節点に切り替わります。この時関連要素の節点接続構成も変更されます。
【Jupiterコマンドリファレンス】クリーンアップ > 3D要素マニュアル修正 > スワップ
