- Jupiter-Pre
本コマンドの目的・用途
選択されたエンティティの要素を、指定した要素品質に修正します。
コマンドの場所
- 日本語環境：Lab > メッシュ編集 > 節点移動によるQuadクリーンアップ
- 英語環境：Lab > Mesh Edit > Quad Mesh Cleanup
GUI

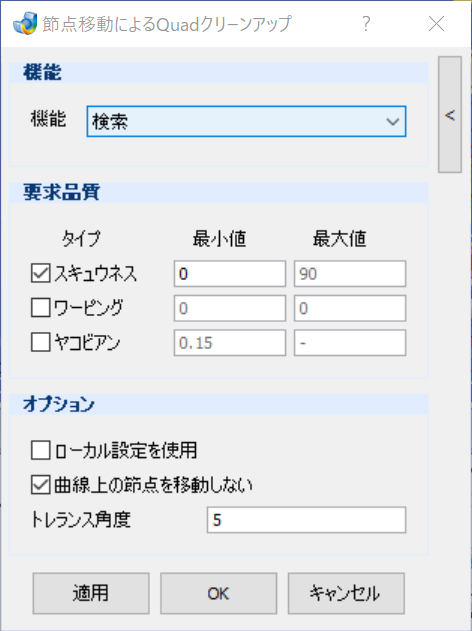

項目の説明
- 機能
-
- 機能 – プルダウンメニュー
-
操作を指定します。下記項目はタブメニューからの選択によって変化します。
- 検索
-
要求品質で指定した要素品質から外れる要素を検索し、選択します。
- 要求品質
-
- スキュウネス – テキストボックス
-
四角形要素のスキュウネスを指定します。
- 最小値 – テキストボックス
-
スキュウネスの最小値を入力します。
- ワーピング – チェックボックス
-
四角形要素のワーピングを指定します。
- 最大値 – テキストボックス
-
ワーピングの最大値を入力します。
- ヤコビアン – チェックボックス
-
四角形要素のヤコビアンを指定します。
- 最小値 – テキストボックス
-
ヤコビアンの最小値を入力します。
- オプション
-
- ローカル設定を使用 – チェックボックス
-
四角形要素の内部角度を指定します。
- 曲線上の節点を移動しない – チェックボックス
-
四角形要素のスキュウネスを指定します。
- トレランス角度 – テキストボックス
-
節点が曲線上にあるかを判断する角度しきい値です。この角度以下の滑らかな変化を持つエッジ列上の節点は、本オプションが有効な場合、移動されません。
操作手順

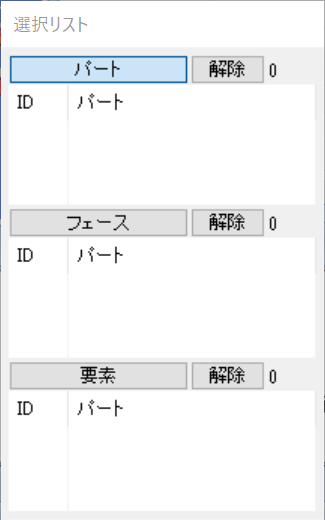

- 要素修正するエンティティを選択します。
- 機能で検索を選択します。
- チェックする要素品質にチェックを入れ、規定値を入力します。

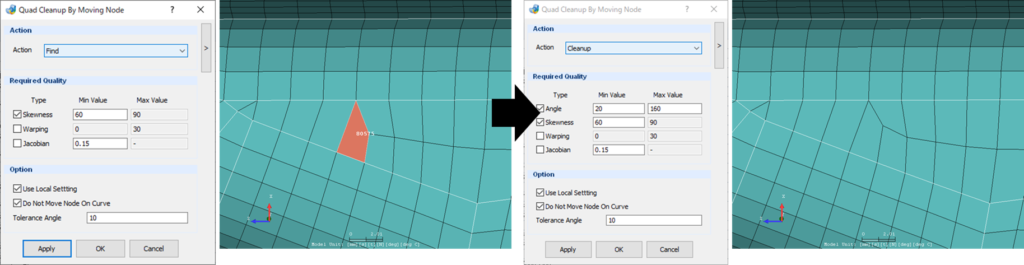

- 適用/OKボタンをクリックします。要求品質で指定した要素品質から外れる要素が選択されます。
- 機能でクリーンアップを選択します。
- 選択された要素が、チェックをいれた要素品質に修正されます。
- 自動で修正されなかった要素のみ選択されて残ります。
Warning
- 注意事項
-
- 処理速度に時間がかかる為、一度の実行範囲を狭い範囲にしてご使用されることを推奨します。
