対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択フェース/エレメント/節点集合内の品質の悪いメッシュを、メッシュの節点を移動することによって解消します。
コマンドの場所
- 日本語環境：メッシュ編集 > 節点操作 > 節点移動 > スムージング > 要素品質
- 英語環境：Mesh Edit > Node Manipulation > Move Nodes > Smoothing > Refine Quality
GUI
項目の説明
- 要素品質
-
- 計測方法 – プルダウンメニュー
-
品質確認方法を指定します。※各項目については＜品質確認方法の定義＞をご参照下さい。
- 対象要素 – テキストボックス
-
節点移動 | スムージング-要素品質- 節点移動の対象要素を指定します。（Tri & Quadのみ。）
操作手順

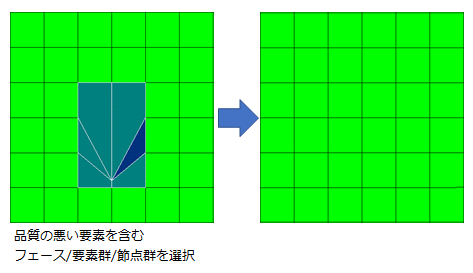

- 品質の悪い要素を含むフェース/要素群/節点群を選択します。
- 計測方法を指定します。
- 適用またはOKボタンをクリックします。
