【Jupiterコマンドリファレンス】距離プロット

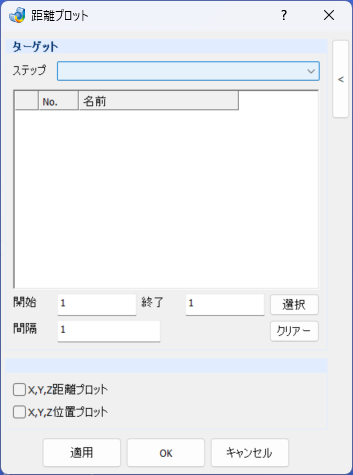

ステップ – プルダウンメニュー

サブケースを選択します。

テーブル

アクティブドキュメントの解析結果タイプが表示されます。

チェックボックス

チェックを入れることで解析結果を選択します。

No. – 列

解析結果タイプのNo.が1から自動で表示されます。

名前 – 列

解析結果タイプの名前が表示されます。

開始 – テキストボックス

選択開始IDを入力します。

終了 – テキストボックス

選択終了IDを入力します。

間隔 – テキストボックス

選択間隔を設定します。

選択 – ボタン

スタートIDから最終IDまでを、間隔毎に選択します。

クリアー – ボタン

全ての選択を解除します。

プロット時にX,Y,Z方向の距離を表示します。

プロット時に1点目と2点目の節点のX,Y,Z方向の座標値を表示 します。
