対応製品
- Jupiter-Post
本コマンドの目的・用途
複数ステップにおける、最大値/最小値をステップもしくは時刻歴でグラフに表示します。
コマンドの場所
- 日本語環境：Post > プロット > プロット > 最大/最小プロット
- 英語環境：Post > Plot > Plot > Max/Min Plot

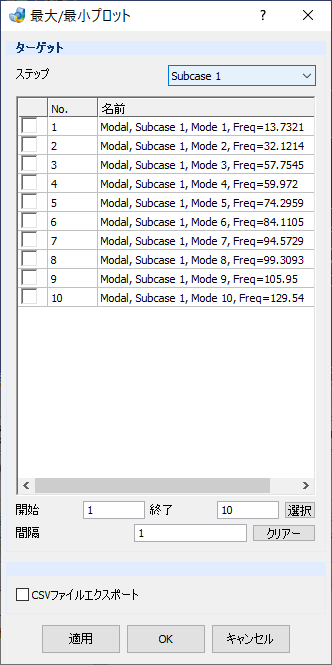

GUI
項目の説明
- ターゲット
-
- ステップ – プルダウンメニュー
-
サブケースを選択します。
- テーブル
-
アクティブドキュメントの解析結果タイプが表示されます。
- チェックボックス
-
チェックを入れることで解析結果を選択します。
- No. – 列
-
解析結果タイプのNo.が1から自動で表示されます。
- 名前 – 列
-
解析結果タイプの名前が表示されます。
- 開始 – テキストボックス
-
選択開始 ID を入力します。
- 終了 – テキストボックス
-
選択終了 ID を入力します。
- 間隔 – テキストボックス
-
選択間隔を設定します。
- 選択 – ボタン
-
スタート ID から最終 ID までを、間隔毎に選択します。
- クリアー – ボタン
-
全ての選択を解除します。
-
- CSV ファイルエクスポート – チェックボックス
-
CSV ファイルへ結果を出力します。
操作手順
- サブケース欄で、結果を取得するサブケースを選択します。番号左隣のチェックボックスをクリックするか、「スタート」「最終 ID」「間隔」をそれぞれ入力して「選択」ボタンを押して、プロットするサブケースにチェックを入れます。
- 適用もしくは OK ボタンを押すと、機能が実行されグラフウィンドウおよびグラフが表示されます。
