目次
対応製品
- Jupiter-Post
本コマンドの目的・用途
指定した結果をモデル上にロードします。結果タイプ・結果名・ステップ/時間で結果をフィルタリングすることができるため、表示したい結果を素早く検索することができます。
コマンドの場所
- 日本語環境：Post > 結果オプション > 結果ビューアー
- 英語環境：Post > Result Option > Result Viewer

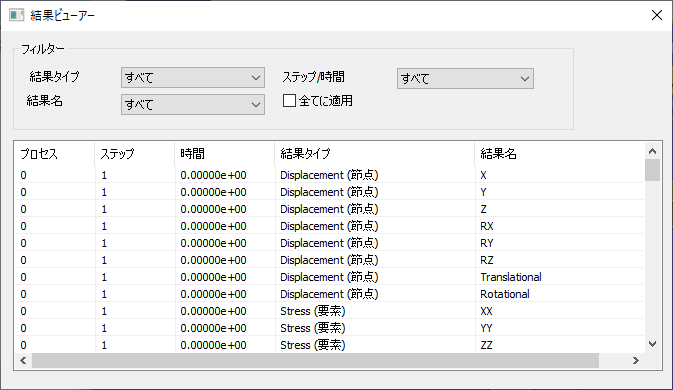

GUI
項目の説明
- フィルター
-
- 結果タイプ – プルダウンメニュー
-
結果タイプのフィルターです。テーブルに表示される内容を、指定の結果タイプに制限します。
- 結果名 – プルダウンメニュー
-
結果名のフィルターです。テーブルに表示される内容を、指定の結果名に制限します。
- ステップ/ 時間 – プルダウンメニュー
-
ステップ/時間のフィルターです。テーブルに表示される内容を、指定のステップ/時間に制限します。
- 全てに適用 – チェックボックス
-
チェックすることで、現在開いている全てのドキュメントに同じ指定で結果がロードされます。指定の結果が存在しない場合には無効です。
- テーブル
-
結果の一覧が表示されます。任意の行をダブルクリックすることで、その結果をモデル上にロードします。
操作手順
STEP
結果ファイルのインポートと結果ビューアーの起動
ホーム > インポート結果より、任意の結果ファイルをインポートします。

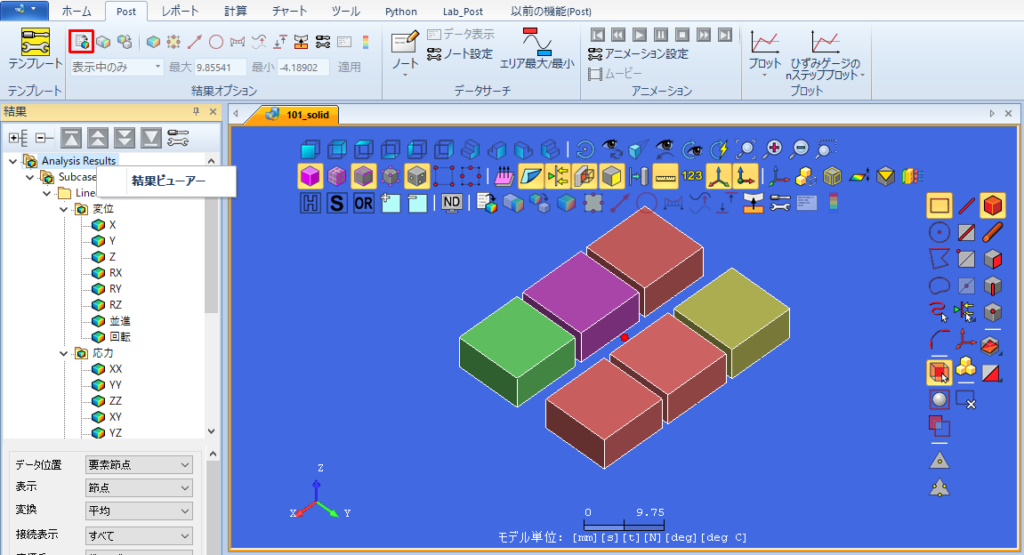

Post > 結果オプションパネル左端のアイコンもしくは結果ウィンドウのツリー、Analysis Resultsアイテムを右クリックすることで表示されるメニューより、結果ビューアーを起動します。
STEP
結果の絞り込み

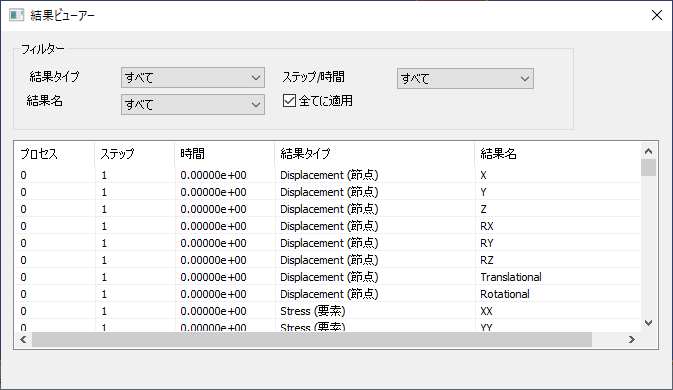

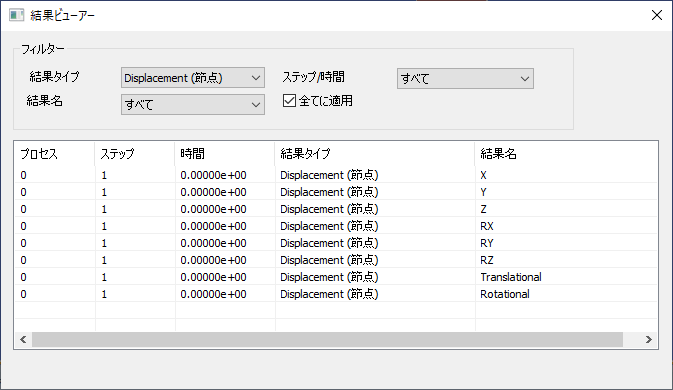

全ての結果がテーブルに表示されますので、フィルターを使ってテーブルに表示される結果を絞り込みます。
↓
STEP
結果をロード

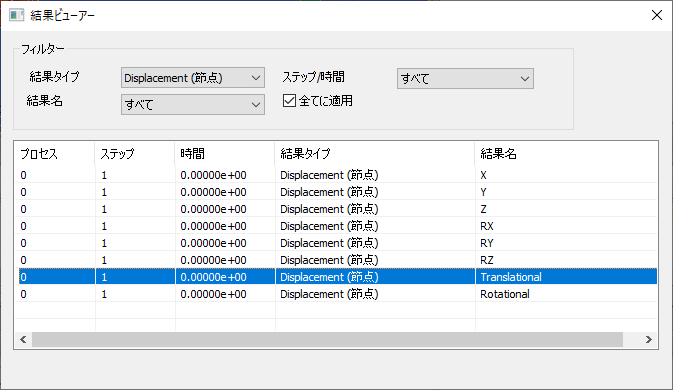

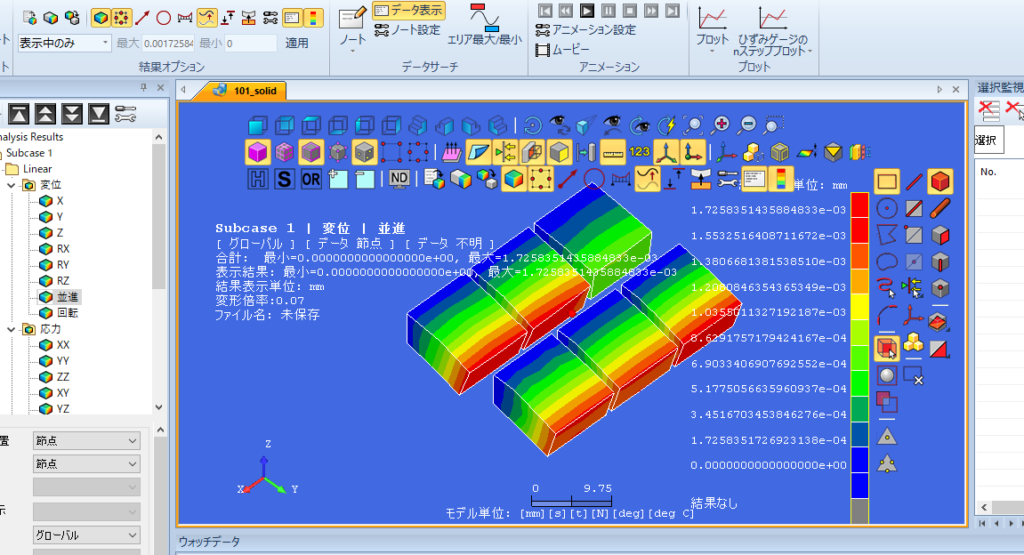

テーブルの行をダブルクリックして、結果をモデル上にロードします。
