対応製品
- Jupiter-Post
本コマンドの目的・用途
選択した結果を、指定したソルバ用の荷重情報としてエクスポートします。
Note
現在、次の結果タイプのみがエクスポート可能です。
- 温度結果（Temperature）
- 変位結果（Displacement）
- 反力/反モーメント（SPC Force：Nastran のみ）
- 接触圧力（Contact Pressure）
- 接触力（Contact Force）
コマンドの場所
- 日本語環境：ツール > 変換 > 結果をファイルに出力
- 英語環境：Tools > Convert > Result To File

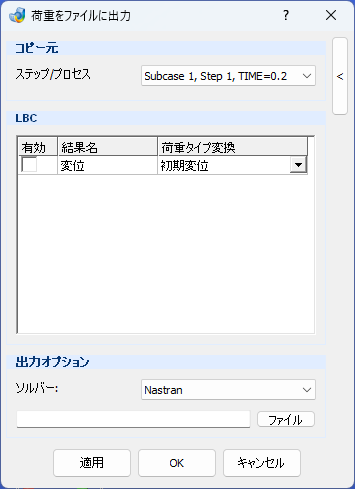

GUI
項目の説明
- コピー元
-
- ステップ/プロセス – プルダウンメニュー
-
エクスポートする結果が属するステップまたはプロセスを選択します。
- LBC
-
- テーブル
-
- 有効 – 列 / チェックボックス
-
チェックを入れた結果項目が、選択した荷重タイプへ変換されます。
- 結果名 – 列
-
結果ファイルから取得した、変換可能な結果名を表示します。
- 荷重タイプ変換 – 列 / プルダウンメニュー
-
ソルバーファイルにエクスポートする際の荷重タイプを選択します。
- 出力オプション
-
- ソルバー – プルダウンメニュー
-
エクスポート先のソルバの種類を選択します。
- テキストボックス / ファイル – ボタン
-
エクスポートファイルの保存先を指定します。
操作手順
- 結果ファイルをインポートします。
- 荷重をファイルに出力機能を起動します。選択中のステップ/プロセス内で変換できる結果名がテーブルにリストされています。
- 荷重タイプ変換列のセルより、変換する荷重タイプを指定します。
- 対象となるエンティティを選択します。
- ソルバーを指定します。（現在Nastranの未指定可能）
- ファイルパスを.bdf形式で指定します。例：C:\Temp\Export.bdf
- 適用/OKボタンで出力します。

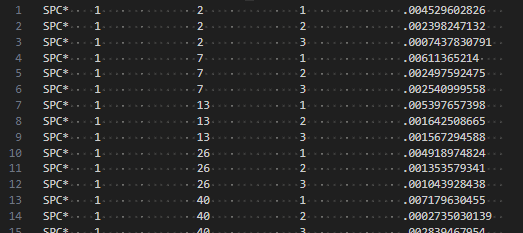

出力ファイルの例：
