対応製品
- Jupiter-Pre
本コマンドの目的・用途
SunShine用初期張力を設定します。
コマンドの場所
- 日本語環境：接続 > ボルトモデリング > プリテンション > SunShine
- 英語環境：Connection > Bolt Modeling > PreTension > SunShine

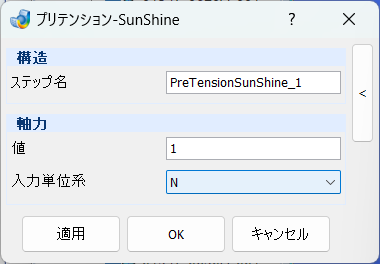

GUI
項目の説明
- 構造
-
- ステップ名 – テキストボックス
-
作成するアイテムの名前を入力します。
- 軸力
-
値 – テキストボックス-
初期張力を入力します。
- 入力単位系 – プルダウンメニュー
-
入力単位系を選択します。[N], [mN], [kN], [kgf], [lbf], [tf]から選択可能です。
操作手順

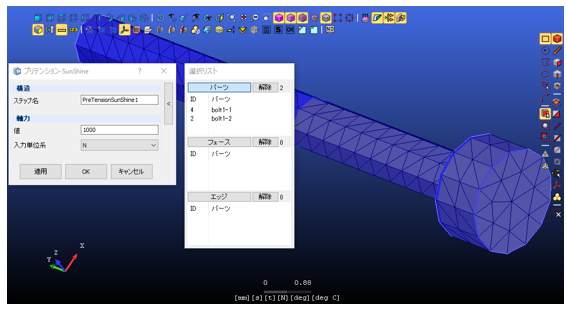

操作手順 (パートを選択する場合)
ボルトを2つの部分に切断して準備します（パート間共有面無し）。
- ボルトパート（２つ）を選択します。
- 軸力の値（初期張力）を入力します。
- 必要に応じて単位系を変更します。
- 適用またはOKボタンをクリックします。

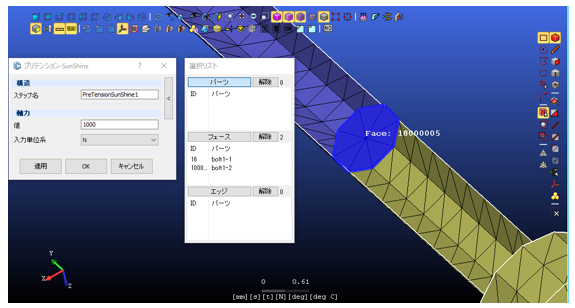

操作手順 (断面を選択する場合)
ボルトを2つの部分に切断して準備します（パート間共有面無し）。
- 切断位置でボルトの2つの面を選択します。
- 軸力の値（初期張力）を入力します。
- 必要に応じて単位系を変更します。
- 適用またはOKボタンをクリックします。

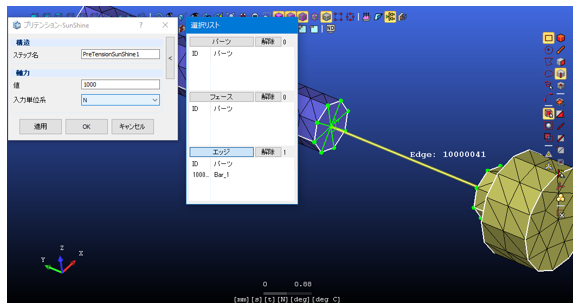

操作手順 (梁要素を選択する場合)
1D メッシング等の機能を使用し3分割以上されたバーパートをボルトとして予め用意します。
- 選択リストのエッジをクリックし、バーパートのエッジを選択します。
- 軸力の値（初期張力）を入力します。
- 必要に応じて単位系を変更します。
- 適用またはOKボタンをクリックします。
