【Jupiterコマンドリファレンス】２D > 積層材

対応製品

Jupiter-Pre

本コマンドの目的・用途

積層材要素特性を作成します。

コマンドの場所

日本語環境：プロパティ > 2D > 積層材
英語環境：Property > 2D > Composite

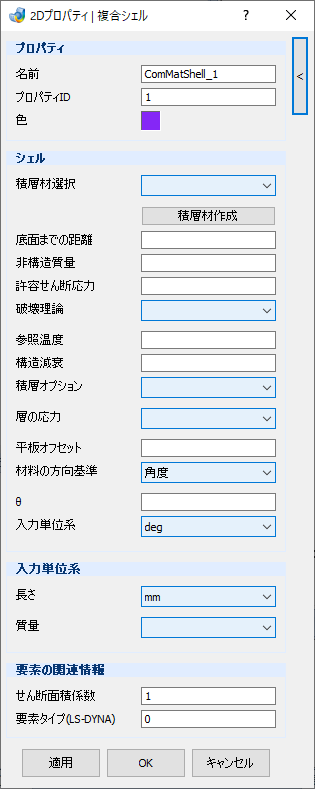

GUI

項目の説明

プロパティ

名前 – テキストボックス: プロパティの名前を指定します。
プロパティID – テキストボックス: プロパティのIDを入力します。プロパティIDはモデル内で重複しないように入力します。
色 – ボタン: プロパティの色を指定します。

シェル

積層材選択 – プルダウンメニュー: あらかじめ作成した積層材を選択します。
積層材作成 – ボタン: クリックすると積層複合材料を作成するための積層材(シェル)ダイアログが起動します。
底面までの距離 – テキストボックス: 参照平面から積層底面までの距離を入力します。

非構造質量 – テキストボックス

単位面積あたりの非構造質量を入力します。

入力単位系 – プルダウンメニュー

非構造質量の入力単位系を指定します。[t/mm^2], [kg/m^2], [kg/mm^2], [kgf*s^2/mm^3], [slug/ft^2], [lbf*s^2/in^3]から選択可能です。

許容せん断応力 – テキストボックス

接着材の許容せん断応力を入力します。

破壊理論 – プルダウンメニュー

リストから破壊則を選択します。

選択なし: 破壊評価をしない
HILL: Hill則
HOFF: Hoffman則
TSAI: Tsai-Wu則
STRN: 最大ひずみ則

参照温度 – テキストボックス

参照温度を入力します。

構造減衰 – テキストボックス

減衰係数を入力します。

積層オプション – プルダウンメニュー

積層オプションを選択します。

選択なし: 全ての積層を定義し、計算に使用します。
SYM: 積層の半分まで定義し、残りは対称とします。
MEM: 全ての積層を定義しますが、面内のみ計算されます。
BEND: 全ての積層を定義しますが、曲げのみ計算されます。
SMEAR: 全ての積層を定義しますが、積層順は無視されます。
SMCORE: 全ての積層を定義しますが、最終層で芯板特性を定義し、それまでの層では面板特性を定義します。

層の応力 – プルダウンメニュー

積層応力の出力を選択します。

NO: 積層応力を出力しません。
YES: 積層応力を出力します。

平板オフセット – テキストボックス

積層板のオフセット量を入力します。

入力単位系 – プルダウンメニュー

平板オフセットの入力単位系を指定します。[mm], [m], [in], [ft], [cm]から選択可能です。

材料の方向基準 – プルダウンメニュー

材料の方向基準をθか座標系から選択します。

本項目の表示はプルダウンメニューによって変化します。

角度で設定します。

θ – テキストボックス: 角度を入力します。
入力単位系 – プルダウンメニュー: θの角度単位を選択します。[rad], [deg]から選択可能です。

要素の関連情報

せん断面積係数 – テキストボックス: せん断面積係数を入力します。
要素タイプ(LS-DYNA) – テキストボックス: 要素タイプを入力します。

子ダイアログ（（積層材（シェル））

項目の説明

リストボックス: 作成した積層材がリストされます。
作成 – ボタン: 積層材（シェル）編集ダイアログを起動し、積層材を新規に作成します。
編集 – ボタン: 積層材編集ダイアログを起動し、リストボックスで選択した積層材を編集します。
コピー – ボタン: リストボックスで選択した積層材を複製します。
リネーム – ボタン: リストボックスで選択した積層材の名称を変更します。
削除 – ボタン: リストボックスで選択した積層材を削除します。
OK – ボタン: 積層材（シェル）ダイアログの中身を保存して終了します。

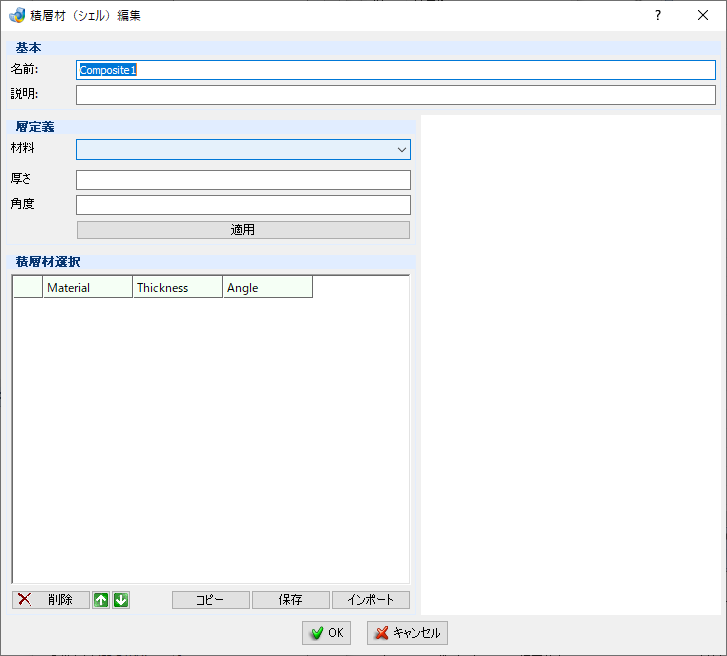

子ダイアログ（積層材（シェル）編集）

項目の説明

基本

名前 – テキストボックス: 積層材料名を作成します。
説明 – テキストボックス: 積層材料について説明を記載します。

層定義

材料 – プルダウンメニュー: 各積層の材料特性を選択します。
厚さ – テキストボックス: 各積層の厚さを入力します。
角度 – テキストボックス: 要素材料軸と各積層の縦方向との角度を入力します。
適用 – ボタン: クリックすると、定義した層をテーブルに追加します。

積層材選択

テーブル: 定義した積層材の一覧（積層材リスト）が表示されます。
削除 – ボタン: 積層材リスト上で選択した行を削除します。
上 – アイコン: 積層材リスト上で選択した行を上に移動します。
下 – アイコン: 積層材リスト上で選択した行を下に移動します。
コピー – ボタン: 積層材リスト上で選択した行をコピーします。
保存 – ボタン: 積層材リストをcsvファイルに出力します。
インポート – ボタン: 外部ファイル(csv)で作成した積層材リストを読み込みます。
OK – ボタン: 編集した内容を保存して積層材（シェル）ダイアログのテーブルに表示します。ダイアログを閉じます。
キャンセル – ボタン: 機能を実行せずダイアログを閉じます。

操作手順

名前にプロパティの名前を入力します。
プロパティIDにIDを入力します。
積層材作成ボタンを押し、続けて作成ボタンを押します。
複合材料(シェル)編集ダイアログの層定義で既存の材料を選択後、その層の厚さ、材料方向角度を指定します。指定後適用ボタンを押して次の層定義に移ります。
全積層の定義が終了したらOKボタンを押し、積層材選択プルダウンメニューから作成した積層材を選択します。
必要に応じて他のパラメータも入力します。
該当のフェース、パートを選択し、適用またはOKボタンをクリックしてプロパティを作成します。
