【Jupiterコマンドリファレンス】２D > シェル

対応製品

Jupiter-Pre

本コマンドの目的・用途

2次元シェル要素のプロパティデータを作成します。

コマンドの場所

日本語環境：プロパティ > 2D > シェル
英語環境：Property > 2D > Shell

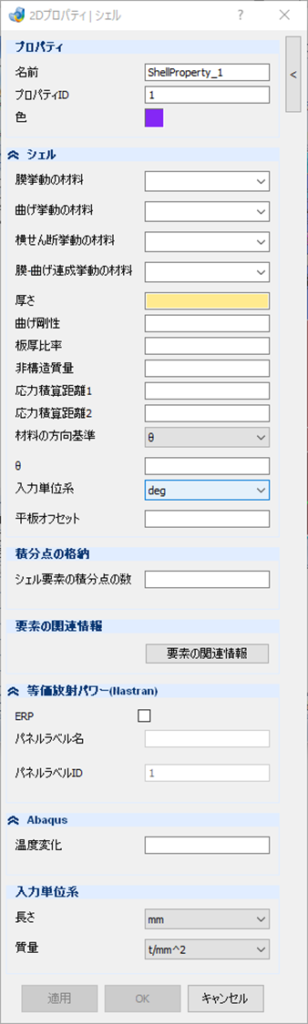

GUI

項目の説明

プロパティ

名前 – テキストボックス: プロパティの名前を指定します。
プロパティID – テキストボックス: プロパティのIDを指定します。プロパティIDはモデル内で重複しないようにします。
色 – ボタン: プロパティの色を指定します。

シェル

膜挙動の材料 – プルダウンメニュー

膜挙動に対する材料特性を選択します。

曲げ挙動の材料 – プルダウンメニュー

曲げ挙動に対する材料特性を選択します。

横せん断挙動の材料 – プルダウンメニュー

横せん断挙動に対する材料を選択します。

膜-曲げ連成挙動の材料 – プルダウンメニュー

膜-曲げ連成挙動に対する材料を選択します。

厚さ – テキストボックス

要素の板厚を入力します。

入力単位系 – プルダウンメニュー

厚さの入力単位を指定します。[mm], [m], [in], [ft], [cm]から選択可能です。

曲げ剛性 – テキストボックス

曲げ剛性に対する断面2次モーメントの比率を入力します。

板厚比率 – テキストボックス

単位面積あたりの非構造質量を入力します。

非構造質量 – テキストボックス

単位面積あたりの非構造質量を入力します。

入力単位系 – プルダウンメニュー

非構造質量の入力単位を指定します。[t/mm^2], [kg/m^2], [kg/mm^2], [kgf*s^2/mm^3], [slug/ft^2], [lbf*s^2/in^3] から選択可能です。

応力積算距離1, 2 – テキストボックス

参照面からの応力算出距離を入力します。

入力単位系 – プルダウンメニュー

応力積算距離の入力単位を指定します。[mm], [m], [in], [ft], [cm]から選択可能です。

材料の方向基準 – プルダウンメニュー

材料の方向基準をθか座標系から選択します。

本項目の表示はプルダウンメニューによって変化します。

角度で設定します。

θ – テキストボックス: 角度を入力します。
入力単位系 – プルダウンメニュー: θの角度単位を選択します。[rad], [deg]から選択可能です。
平板オフセット – テキストボックス: オフセット値を入力します。
入力単位系 – プルダウンメニュー: オフセット量の入力単位を選択します。[mm], [m], [ft], [in], [cm]から選択可能です。

積分点の格納

シェル要素の積分点の数 – テキストボックス: シェル要素の積分点数を指定します。

要素の関連情報

要素の関連情報 – ボタン: 要素の関連情報|シェルダイアログが開きます。その中で要素のプロパティ情報一覧が表示され、編集することができます。

Warning

この機能は編集モードで使用する機能です。

等価放射パワー(Nastran)

ERP – チェックボックス: チェックボックスを選択して機能を有効にします。
パネルラベル名 – テキストボックス: パネルラベルの名前を入力します。
パネルラベルID – テキストボックス: パネルラベルのIDを入力します。

Abaqus

温度変化 – テキストボックス: 温度変化値を入力します。(自然数のみ)
低減積分 – チェックボックス: チェックボックスを選択して機能を有効にします。

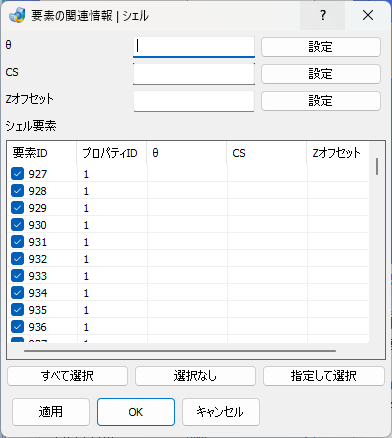

子ダイアログ（要素の関連情報）

項目の内容

θ

角度を入力します。

設定 – ボタン: 入力された角度を一覧テーブルに設定します。

CS

座標系を指定します。

設定 – ボタン: 入力された座標系を一覧テーブルに設定します。

Zオフセット

オフセット値を入力します。

設定 – ボタン: 入力されたオフセット値を一覧テーブルに設定します。

シェル要素 – テーブル

要素のプロパティ情報一覧が表示されます。

すべて選択 – ボタン

テーブル内の行を全てチェックを入れます。

選択なし – ボタン

テーブル内の行を全てチェックを解除します。

指定して選択 – ボタン

テーブル内で選択された(ハイライトされた)行にチェックを入れます。

適用 – ボタン

チェックの入ったテーブル内容を適用します。

OK – ボタン

チェックの入ったテーブル内容を適用してダイアログを閉じます。

キャンセル – ボタン

機能を実行せずにダイアログを閉じます。

操作手順

名前にプロパティの名前を入力します。
プロパティIDにプロパティIDを入力します。
膜挙動の材料プルダウンメニューからすでに登録された材料を選択します。曲げ、横せん断には膜挙動と同じ材料が自動的に設定されますが、上書き変更も可能です。
厚さに板厚を入力します。
必要に応じて他のパラメータも入力します。
適用またはOKボタンをクリックしてプロパティを作成します。
