対応製品
- Jupiter-Pre
本コマンドの目的・用途
粘着要素のプロパティデータを入力します。
コマンドの場所
- 日本語環境：プロパティ > ３D > 粘着要素
- 英語環境：Properties > 3D > Cohesive

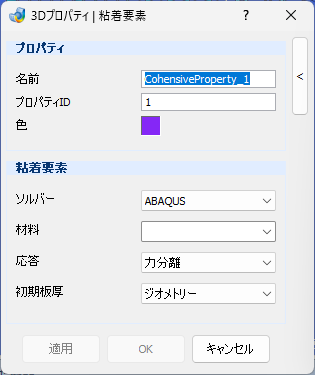

GUI
項目の説明
- プロパティ
-
- 名前 – テキストボックス
-
プロパティの名前を指定します。
- プロパティID – テキストボックス
-
プロパティのIDを指定します。プロパティIDはモデル内で重複しないように指定します。
- 色 – ボタン
-
プロパティの色を指定します。ボタンをクリックするとColor設定ダイアログが表示されます。
- 粘着要素
-
粘着要素のプロパティデータを入力します。ABAQUSとADVCソルバーのみが対応しています。
- ソルバー – プルダウンメニュー
-
ソルバーを指定します。
- ABAQUS
-
ABAQUS用の設定を行います。
- ADVC
-
ADVC用の設定を行います。
- 材料 – プルダウンメニュー
-
あらかじめ定義された粘着要素材料特性を選択します。
-
下記項目は粘着要素 > ソルバーの選択によって変化します
- 応答 – プルダウンメニュー
-
応答特性を入力します。
- 力分離
-
力分離
- 連続体
-
連続体
- ガスケット
-
ガスケット
- 初期板厚 – プルダウンメニュー
-
初期厚さを入力します。
- ジオメトリー
-
節点の座標値から計算します。
- 指定 – テキストボックス
-
ユーザー入力で指定します。
操作手順
- 名前にプロパティの名前を入力します。
- プロパティIDにプロパティIDを入力します。
- 材料プルダウンメニューからすでに登録された粘着材料情報を選択します。
- 必要に応じて他のパラメータも入力します。
- 対象パートを選択します。
- 適用またはOKボタンをクリックしてプロパティを作成します。
