【Jupiterコマンドリファレンス】3D > ガスケット

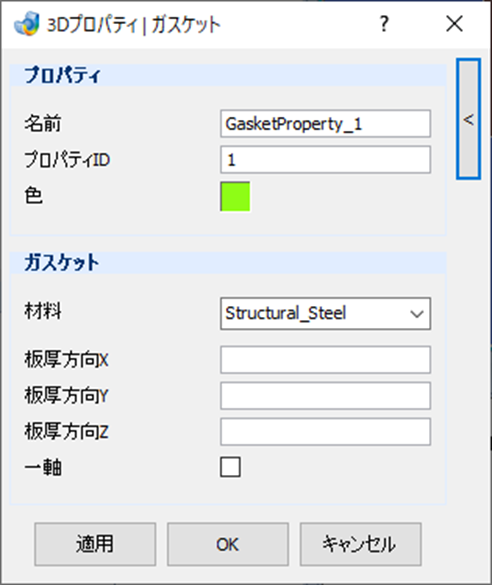

名前 – テキストボックス

プロパティの名前を指定します。

プロパティID – テキストボックス

プロパティのIDを指定します。プロパティIDはモデル内で重複しないようにします。

色 – ボタン

プロパティの色を指定します。ボタンをクリックするとColor選択ダイアログが表示されます

ガスケット要素のプロパティデータを入力します。

材料 – プルダウンメニュー

あらかじめ定義されたガスケット材料特性を選択します。

板厚方向 X/Y/Z – テキストボックス

ガスケットの厚み方向を方向ベクトルで指定します。

一軸 – チェックボックス

厚さ方向挙動オプションを選択します。ADVCとABAQUSのみ有効です。
