対応製品
- Jupiter-Pre
本コマンドの目的・用途
3次元ソリッド要素のプロパティデータを入力します。
コマンドの場所
- 日本語環境：プロパティ > 3D > ソリッド
- 英語環境：Property > 3D > Solid

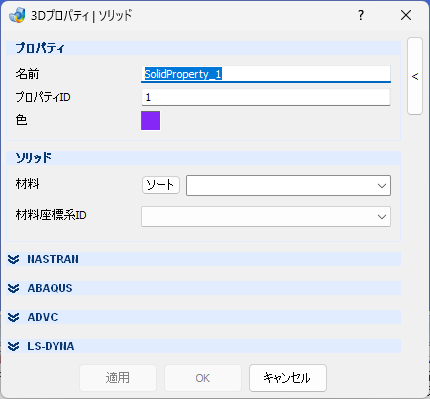

GUI
- プロパティ
-
- 名前 – テキストボックス
-
プロパティの名前を指定します。
- プロパティID – テキストボックス
-
プロパティのIDを指定します。プロパティIDはモデル内で重複しないようにします。
- 色
-
プロパティの色を指定します。
- ソリッド
-
ソリッド要素の基本プロパティデータを選択します。
-
- 材料 – プルダウンメニュー
-
あらかじめ定義された材料特性を選択します。
- ソート – ボタン
-
クリックすると、材料プルダウンメニュー内の材料表示順を、ID順↔アルファベット順に切り替えます。
- 材料座標系ID – プルダウンメニュー
-
材料座標系を選択します。
- Element CS
-
材料座標系に要素座標系を選択します。
- Global
-
材料座標系に全体座標系を選択します。
- NASTRAN
-
Nastranソルバーに関連した設定を行います。
-
- 積分ネットワーク – プルダウンメニュー
-
- TWO
-
2次関数を用います。
- THREE
-
3次関数を用います。
- BUBBLE
-
BUBBLE関数を用います。
- 出力位置 – プルダウンメニュー
-
- GAUSS
-
ガウスポイントで応力の出力をします。
- GRID
-
節点での出力をします。
- 積分スキーマ – プルダウンメニュー
-
- REDUCED
-
次数低減せん断積分を用います。
- FULL
-
標準アイソパラメトリック積分を用います。
- 流体要素フラグ – プルダウンメニュー
-
- PFLUID
-
流体要素を用います。
- SMECH
-
構造要素を用います。
- ABAQUS
-
ABAQUSソルバーに関連した設定を行います。
- ハイブリッド – チェックボックス
-
ハイブリッド要素を使用する場合に使用します。
- 非適合 – チェックボックス
-
非適合要素を使用する場合に使用します。
- 修正 – チェックボックス
-
修正要素を使用する場合に使用します。
- 低減積分 – チェックボックス
-
縮退積分要素を使用する場合に使用します。
- 温度-変位連成 – チェックボックス
-
熱構造連成解析用の要素を使用する場合に使用します。
- 音響 – チェックボックス
-
音響要素を使用する場合に使用します。
- 設定… – ボタン
-
クリックすると、ABAQUS設定ダイアログを起動します。
- ADVC
-
Advencture Clusterソルバーに関連した設定を行います。
- 非適合 – チェックボックス
-
非適合モード6 面体1 次ソリッドシェル要素を定義する場合に使用します。
- 修正 – チェックボックス
-
修正要素を定義する場合に使用します。
- 低減積分 – チェックボックス
-
縮退積分要素を定義する場合に使用します。
- 一次ソリッドシェル – チェックボックス
-
5 面体/5面体1 次ソリッドシェル要素を定義する場合に使用します。
- u-p 定式化
-
u-p定式化要素を定義する場合に使用します。
- LS-DYNA
-
LS-Dynaソルバーに関連した設定を行います。
- アダプティブメッシュ – チェックボックス
-
Dynaアダプティブメッシュを用います。
- リメッシュ: 最小エッジ長さ – テキストボックス
-
最小エッジ長を入力します。
- リメッシュ: 最大エッジ長さ – テキストボックス
-
最大エッジ長を入力します。

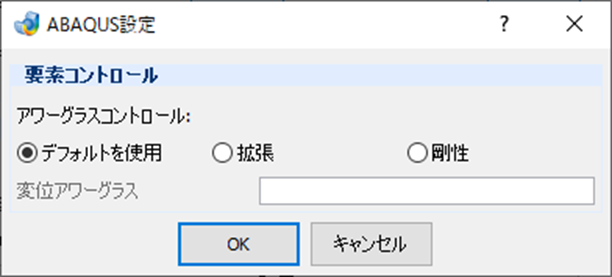

子ダイアログ（ABAQUS設定）
追加のABAQUS用設定を入力する場合に用います。
- 要素コントロール
-
- アワーグラスコントロール: – ラジオボタングループ
-
- デフォルトを使用
-
デフォルト設定を用います。
- 拡張
-
強化型設定を用います。
- 剛性
-
剛性設定を用います。
- 変位アワーグラス – テキストボックス
-
変位アワーグラススケーリングファクターを入力します。
操作手順
- 名前にプロパティの名前を入力します。
- プロパティIDにプロパティIDを入力します。
- 材料プルダウンメニューからすでに登録された材料情報を選択します。
- 必要に応じて他のパラメータも入力します。

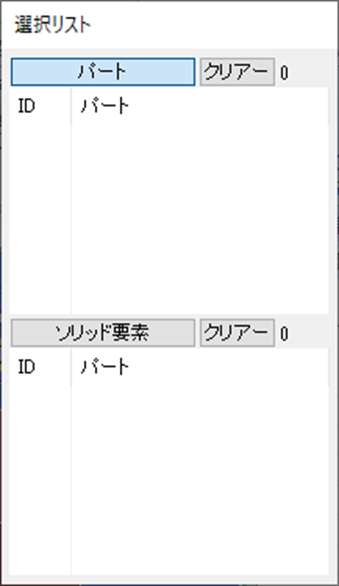

- 対象パートを選択します。
- 適用またはOKボタンをクリックしてプロパティを作成します。
