対応製品
- Jupiter-Pre
本コマンドの目的・用途
一対一（マスター：スレーブ）のRbar（剛体要素）を作成する機能です。
本機能では、全独立自由度が片側の節点にあるケースのみをサポートします。
指定された範囲内の選択された節点間に自動でRbarが定義されます。 節点IDの若い方がマスターとして定義されます。
コマンドの場所
- 日本語環境：接続 > 詳細 > 剛体要素 > RBar > 1対1（閾値）
- 英語環境：Connection > Details > Rigid Elements > RBar > One to one(Nodes with tolerance)

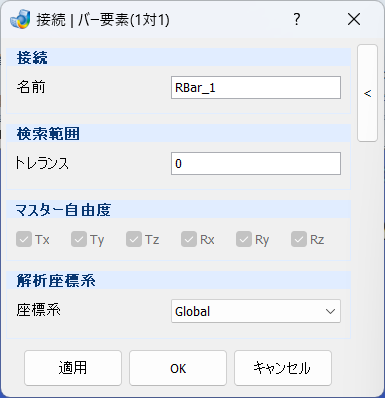

GUI
項目の説明
- 接続
-
- 名前 – テキストボックス
-
登録される名前を入力します。
- 検索範囲
-
- トレランス – テキストボックス
-
接続先の検索範囲を入力します。
- マスター自由度
-
-
マスターで選択された節点に、独立自由度の全成分が固定で指定されます。
- TX – チェックボックス
-
並進X方向自由度
- TY – チェックボックス
-
並進Y方向自由度
- TZ – チェックボックス
-
並進Z方向自由度
- RX – チェックボックス
-
回転X方向自由度
- RY – チェックボックス
-
回転Y方向自由度
- RZ – チェックボックス
-
回転Z方向自由度
-
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
操作手順
- 節点間距離トレランスを設定します。
- メインウィンドウから節点を複数選択します。
- パラメータを設定します。
- 適用/OKボタンをクリックします。
