対応製品
- Jupiter-Pre
本コマンドの目的・用途
剛体に追加する追加節点を定義します。
Warning
本コマンドはLS-DYNA向けです。
Info
本コマンドを使用すると以下のカードが出力されます。
*CONSTRAINED_EXTRA_NODES
コマンドの場所
- 日本語環境：接続 > 詳細 > 剛体要素 > 剛体拘束 > 節点-パート間
- 英語環境：Connection > Details > Rigid Body Constraint > RBE2 > Nodes to Body

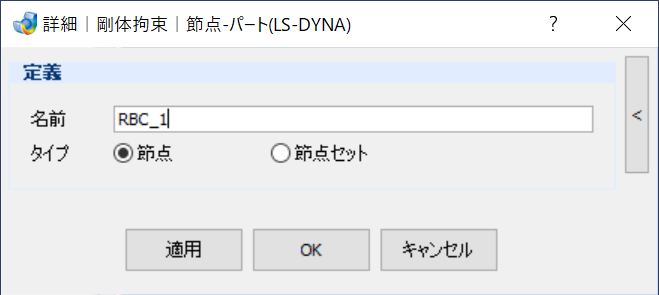

GUI
項目の説明
- 定義
-
- 名前 – テキストボックス
-
登録される名前を入力します。
- タイプ – ラジオボタングループ
-
マスターに定義するタイプを選択します。
- 節点
-
単数、もしくは複数の節点を選択します。
- 節点セット
-
節点グループを選択します。
操作手順
- 必要に応じて名前を変更します。
- マスターに節点、もしくは節点グループを選択します。
- スレーブにパートを選択します。
- 適用/OKボタンをクリックします。
