対応製品
- Jupiter-Pre
本コマンドの目的・用途
一対一（マスター：スレーブ）のRBE2（剛体要素）を作成する機能です。
指定された範囲内の選択された節点間に自動で剛体要素が定義されます。節点IDの若い方がマスターとして定義されます。
コマンドの場所
- 日本語環境：接続 > 詳細 > 剛体要素 > RBE2 > 1対1(閾値)
- 英語環境：Connection > Details > Rigid Elements > RBE2 > One to one(Nodes with tolerance)

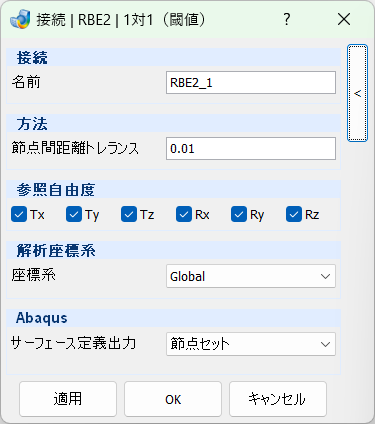

GUI
項目の説明
- 接続
-
- 名前 – テキストボックス
-
登録される名前を入力します。
- 方法
-
- 節点間距離トレランス
-
接続先の検索範囲を入力します。
- 参照自由度
-
-
従属自由度の成分を指定します。
- TX – チェックボックス
-
並進X方向自由度
- TY – チェックボックス
-
並進Y方向自由度
- TZ – チェックボックス
-
並進Z方向自由度
- RX – チェックボックス
-
回転X方向自由度
- RY – チェックボックス
-
回転Y方向自由度
- RZ – チェックボックス
-
回転Z方向自由度
-
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- Abaqus
-
- サーフェース定義出力 – プルダウンメニュー
-
サーフェース(*SURFACE)の定義方法を選択します。
- 節点セット
-
節点でサーフェース(*SURFACE)を定義する場合に指定します。
- 要素セット
-
要素でサーフェース(*SURFACE)を定義する場合に指定します。スレーブに要素を構成できないエンティティ（節点、エッジ）を選択していると、エラーが出力されます。
操作手順
- 節点間距離トレランスを設定します。
- メインウィンドウから節点を複数選択します。
- パラメータを設定します。
- 適用/OKボタンをクリックします。
