【Jupiterコマンドリファレンス】剛体要素 > RBE2 > 中心へ

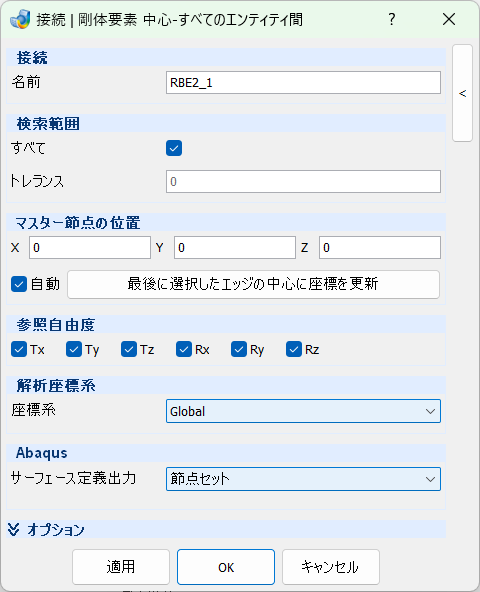

名前 – テキストボックス

登録される名前を入力します。

すべて- チェックボックス

接続範囲を無限として指定します。

トレランス – テキストボックス

接続範囲の半径Rを入力します。

X Y Z – テキストボックス

マスター節点の座標が表示されます。

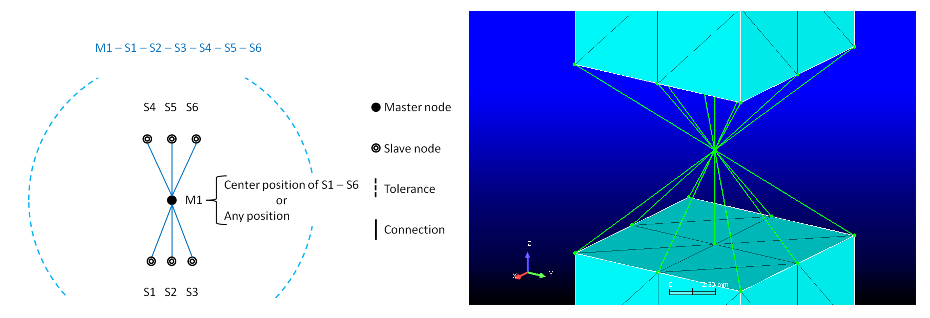

スレーブに選択されている節点の平均座標が自動設定されます。任意座標に編集することもできます。

自動 – チェックボックス

有効化すると選択されたエンティティに対するマスター節点の位置が自動計算されます。

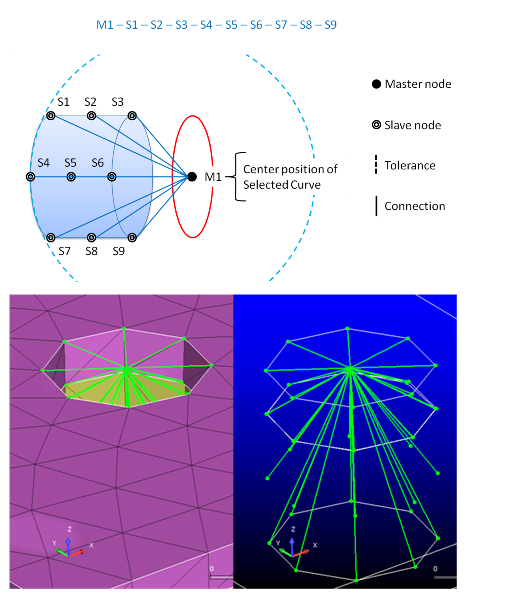

最後に選択したエッジの中心に座標を更新 – ボタン

マスター節点の座標を、最後に選択したエッジの中心位置にします。該当エッジが曲線の場合は曲線の平均中心座標に、直線の場合は節点の平均座標になります。例えば、ボルト（円や円筒形状）の座面中心をマスターにできます。

従属自由度の成分を指定します。

TX – チェックボックス

並進X方向自由度

TY – チェックボックス

並進Y方向自由度

TZ – チェックボックス

並進Z方向自由度

RX – チェックボックス

回転X方向自由度

RY – チェックボックス

回転Y方向自由度

RZ – チェックボックス

回転Z方向自由度

座標系 – プルダウンメニュー

参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

サーフェース定義出力 – プルダウンメニュー

サーフェース(*SURFACE)の定義方法を選択します。

節点セット

節点でサーフェース(*SURFACE)を定義する場合に指定します。

要素セット

要素でサーフェース(*SURFACE)を定義する場合に指定します。スレーブに要素を構成できないエンティティ（節点、エッジ）を選択していると、エラーが出力されます。

主節点のみ接続 – チェックボックス

選択したエンティティの主節点（コーナー節点）のみに接続します。
