対応製品
- Jupiter-Pre
本コマンドの目的・用途

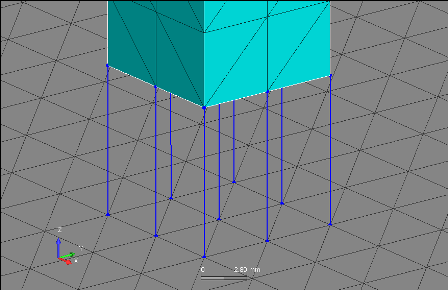

一対一（スレーブ：マスター）のRBE3（内挿拘束要素）を作成する機能です。
Note
スレーブ節点とマスター節点は、パート単位、フェース単位、エッジ単位、要素単位、節点単位での選択が可能です。

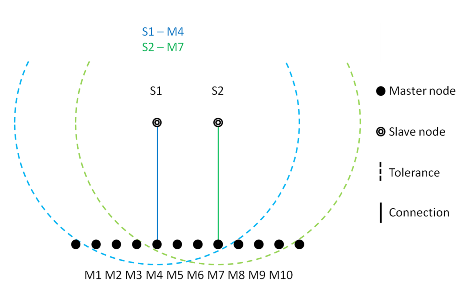

スレーブ節点と（接続範囲内で）一番近いマスター節点が接続されます。
コマンドの場所
- 日本語環境：接続 > 詳細 > 剛体要素 > RBE3 > 1対1
- 英語環境：Connection > Details > Rigid Elements > RBE3 > One to one

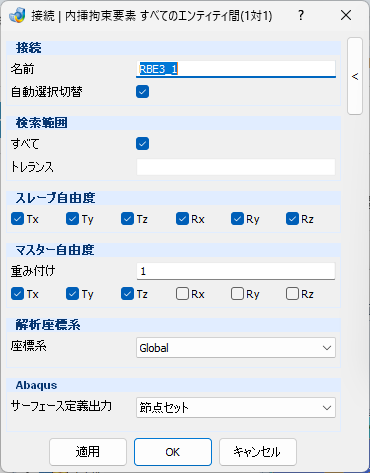

GUI
項目の説明
- 接続
-
- 名前 – テキストボックス
-
登録される名前を入力します。
- 自動選択切替 – チェックボックス
-
有効化するとエンティティを選択するたびに、選択リストのスレーブ・マスター選択が切り替わります。
- 検索範囲
-
- すべて – チェックボックス
-
接続範囲を無限として指定します。
- トレランス – テキストボックス
-
接続範囲の半径Rを入力します。
- スレーブ自由度
-
-
参照節点の従属自由度成分を指定します。
- TX – チェックボックス
-
並進X方向自由度
- TY – チェックボックス
-
並進Y方向自由度
- TZ – チェックボックス
-
並進Z方向自由度
- RX – チェックボックス
-
回転X方向自由度
- RY – チェックボックス
-
回転Y方向自由度
- RZ – チェックボックス
-
回転Z方向自由度
-
- マスター自由度
-
- 重み付け – テキストボックス
-
重み付け係数を入力します。
-
重み付け係数を有する自由度の成分を指定します。
- TX – チェックボックス
-
並進X方向自由度
- TY – チェックボックス
-
並進Y方向自由度
- TZ – チェックボックス
-
並進Z方向自由度
- RX – チェックボックス
-
回転X方向自由度
- RY – チェックボックス
-
回転Y方向自由度
- RZ – チェックボックス
-
回転Z方向自由度
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
参照座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- Abaqus
-
- サーフェース定義出力 – プルダウンメニュー
-
サーフェース(*SURFACE)の定義方法を選択します。
- 節点セット
-
節点でサーフェース(*SURFACE)を定義する場合に指定します。
- 要素セット
-
要素でサーフェース(*SURFACE)を定義する場合に指定します。マスターに要素を構成できないエンティティ（節点、エッジ）を選択していると、エラーが出力されます。
操作手順
- 接続範囲を設定します。
- スレーブ候補の節点を、パート、フェース、エッジ、要素、節点から選択します。
- マスター候補の節点を、パート、フェース、エッジ、要素、節点から選択します。
- パラメータを設定します。
- 適用/OKボタンをクリックします。
